Содержание статьи
- Что такое модульный автоматический выключатель и зачем он нужен
- Как выбрать номинал автомата: по мощности или сечению кабеля?
- Характеристики B, C, D: в чём разница и какую выбрать
- Ток короткого замыкания: на что обратить внимание
- Количество полюсов: однополюсный, двухполюсный, трёхполюсный
- Производители модульных автоматов: обзор брендов
- Условия поставки от компании ВЭСК
Что такое модульный автоматический выключатель и зачем он нужен

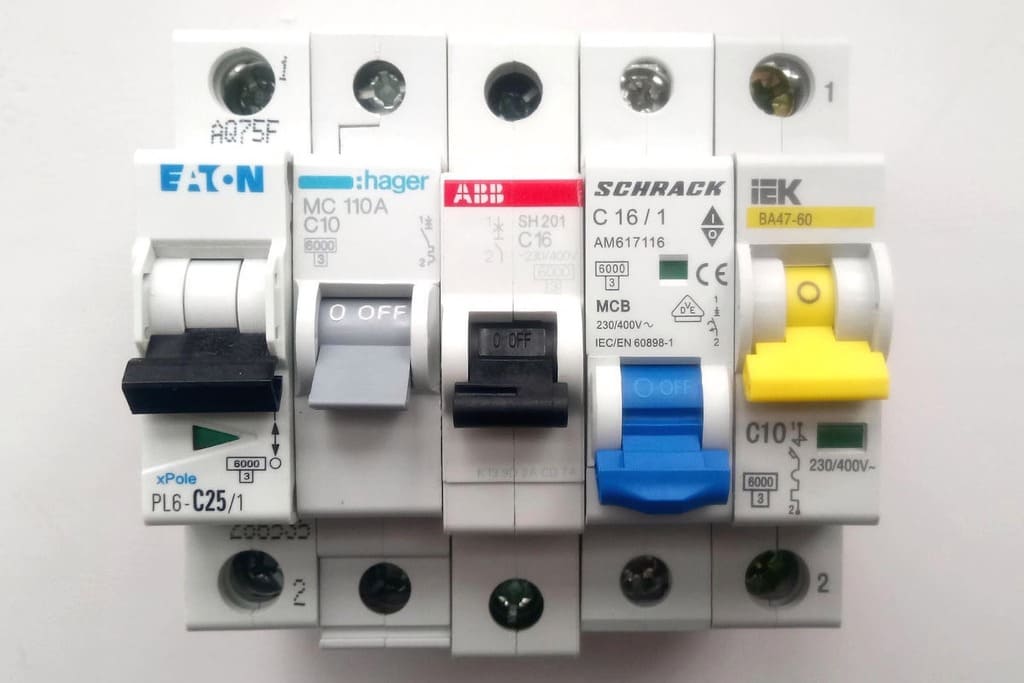

Модульный автоматический выключатель — это коммутационный аппарат, предназначенный для защиты электрической сети от сверхтоков, то есть от перегрузок и коротких замыканий. Он устанавливается в распределительных щитках жилых домов, офисных комплексов и промышленных объектов.
Основные функции:
Модульные автоматы получили своё название благодаря унифицированному размеру корпуса — стандартный модуль шириной 17.5 мм. Это позволяет собирать щиты любой конфигурации, комбинируя автоматы с УЗО, дифавтоматами и другими устройствами.
Основные функции:
- Защита от перегрузки. Если суммарная мощность подключённых приборов превышает допустимую, автомат отключает цепь, предотвращая перегрев проводки.
- Защита от короткого замыкания. При возникновении КЗ автомат мгновенно разрывает цепь, предотвращая возгорание и выход оборудования из строя.
- Коммутация. Позволяет вручную включать и отключать участок сети для обслуживания.
Модульные автоматы получили своё название благодаря унифицированному размеру корпуса — стандартный модуль шириной 17.5 мм. Это позволяет собирать щиты любой конфигурации, комбинируя автоматы с УЗО, дифавтоматами и другими устройствами.
Как выбрать номинал автомата: по мощности или сечению кабеля?
Это главный вопрос при подборе автомата. Правильный ответ: выбор номинала зависит от сечения кабеля, а не наоборот.
Последовательность выбора
Последовательность выбора
- Определите суммарную мощность всех потребителей на линии.
- Рассчитайте ток нагрузки по формуле:
- Для однофазной сети 220 В: I = P / (U × cos φ), где cos φ ≈ 0.95
- Для трёхфазной сети 380 В: I = P / (√3 × U × cos φ)
- Выберите сечение кабеля, способное выдержать этот ток (с запасом).
- Подберите автомат с номиналом, который защищает этот кабель — номинальный ток автомата должен быть меньше длительно допустимого тока кабеля.
Таблица соответствия сечения кабеля и номинала автомата
Быстрый подбор автомата по мощности (для 220 В)
Важно: указанные значения — ориентировочные. Для точного расчёта учитывайте способ прокладки кабеля (открыто, закрыто, в трубе), температуру окружающей среды и количество одновременно работающих кабелей в пучке.
Примеры для быстрого выбора
- Освещение в квартире — автомат 10 А, характеристика B, кабель 3×1.5 мм²
- Розеточная группа — автомат 16 А, характеристика C, кабель 3×2.5 мм²
- Электроплита (однофазная) — автомат 32 А, кабель 3×6 мм²
- Ввод в частный дом 220 В (до 15 кВт) — автомат 63 А
- Ввод в частный дом 380 В (15 кВт) — автомат 25 А, трёхполюсный
Характеристики B, C, D: в чём разница и какую выбрать
Буква перед номиналом автомата указывает на время-токовую характеристику электромагнитного расцепителя. Это диапазон тока, при котором автомат сработает мгновенно (без выдержки времени).
В соответствии с международными и европейскими стандартами модульные автоматические выключатели подразделяются на несколько групп, маркируемых буквами B, C, D.
Характеристика B (3–5 In)
Характеристика C (5–10 In)
Характеристика D (10–20 In)
В соответствии с международными и европейскими стандартами модульные автоматические выключатели подразделяются на несколько групп, маркируемых буквами B, C, D.
Характеристика B (3–5 In)
- Мгновенное срабатывание: при токе от 3 до 5 номиналов
- Применение: бытовое и коммерческое, где нет значительных пусковых токов
- Типовые задачи: освещение, розетки в жилых помещениях, линии без мощных электродвигателей
- Особенность: наиболее чувствительный к перегрузкам, минимальная зона неселективности
Характеристика C (5–10 In)
- Мгновенное срабатывание: при токе от 5 до 10 номиналов
- Применение: бытовое, коммерческое, промышленные здания с люминесцентными светильниками, малыми двигателями, индуктивными нагрузками
- Типовые задачи: розеточные группы, бытовая техника, кондиционеры, водонагреватели, линии с небольшими пусковыми токами
- Особенность: универсальная, самая популярная в жилом и коммерческом секторе
Характеристика D (10–20 In)
- Мгновенное срабатывание: при токе от 10 до 20 номиналов
- Применение: двигатели, трансформаторы, рентгеновские установки, промышленное сварочное оборудование
- Типовые задачи: компрессоры, насосы, станки, вентиляционные установки с высокими пусковыми токами
- Особенность: наименее чувствительный, выдерживает значительные пусковые токи до 7 номиналов
Ток короткого замыкания: на что обратить внимание
Помимо номинала и характеристики, важный параметр — предельная отключающая способность (Icu). Это максимальный ток короткого замыкания, который автомат способен отключить без разрушения.
Стандартные значения для модульных автоматов:
Как выбрать:
Если есть теоретическая вероятность возникновения токов КЗ силой около 4,5 кА (например, распределительный щит находится вблизи подстанции), стоит отдать предпочтение автомату на 6 кА. Для промышленных объектов выбирайте автоматы с показателями от 10 кА.
Стандартные значения для модульных автоматов:
- 4,5 кА — для старых жилых домов и дач в сельской местности
- 6 кА — для городских квартир, если щит расположен вблизи подстанции
- 10 кА и выше — для объектов с мощным оборудованием
Как выбрать:
Если есть теоретическая вероятность возникновения токов КЗ силой около 4,5 кА (например, распределительный щит находится вблизи подстанции), стоит отдать предпочтение автомату на 6 кА. Для промышленных объектов выбирайте автоматы с показателями от 10 кА.
Количество полюсов: однополюсный, двухполюсный, трёхполюсный
Для вводного автомата: однофазная сеть — двухполюсный, трёхфазная сеть — четырёхполюсный.
Производители модульных автоматов: обзор брендов
Рынок модульных автоматов представлен несколькими сегментами: премиальный (ABB, Schneider Electric, Siemens), средний (IEK, EKF, DEKraft) и бюджетный.
Какой выбрать?
- Для частного дома или квартиры: ABB, Schneider Electric — если бюджет позволяет. IEK или EKF — как надёжный бюджетный вариант.
- Для промышленного объекта: премиальные бренды (ABB, Schneider Electric, Siemens) — с высокими отключающими способностями и возможностью интеграции в системы автоматизации.
Условия поставки от компании ВЭСК
Компания ООО «ВЭСК» осуществляет поставки модульных автоматических выключателей ведущих производителей: IEK, EKF и других брендов.
О нас:
О нас:
- 15+ лет в B2B-поставках. За годы работы выстроили систему комплектации объектов различной сложности. Понимаем специфику вашего проекта, обеспечиваем комплексное закрытие всей заявки, несём ответственность за сроки и взятые на себя обязательства.
- Нам доверяет оборонная промышленность. Мы — официальный поставщик для предприятий оборонного комплекса. Это особая планка надёжности, качества и строгого соблюдения обязательств.
- Персональный инженер-консультант. Ваш менеджер — технически грамотный специалист. Он разбирается в электрике, проверит спецификацию, просчитает проект и поможет избежать ошибок и лишних затрат. Вы получаете не просто обработку заявки, а персональное инженерное сопровождение на всём этапе закупки.
Отправьте заявку на расчёт поставки под ваш объект на электронную почту zakup@rtk35.ru. Наш специалист подготовит коммерческое предложение и свяжется с вами для уточнения деталей.
