Прокладка кабеля под землёй

Содержание статьи

Зачем прокладывать кабель под землёй
Какой кабель подходит для подземной прокладки
Марки кабелей для подземной прокладки: таблица

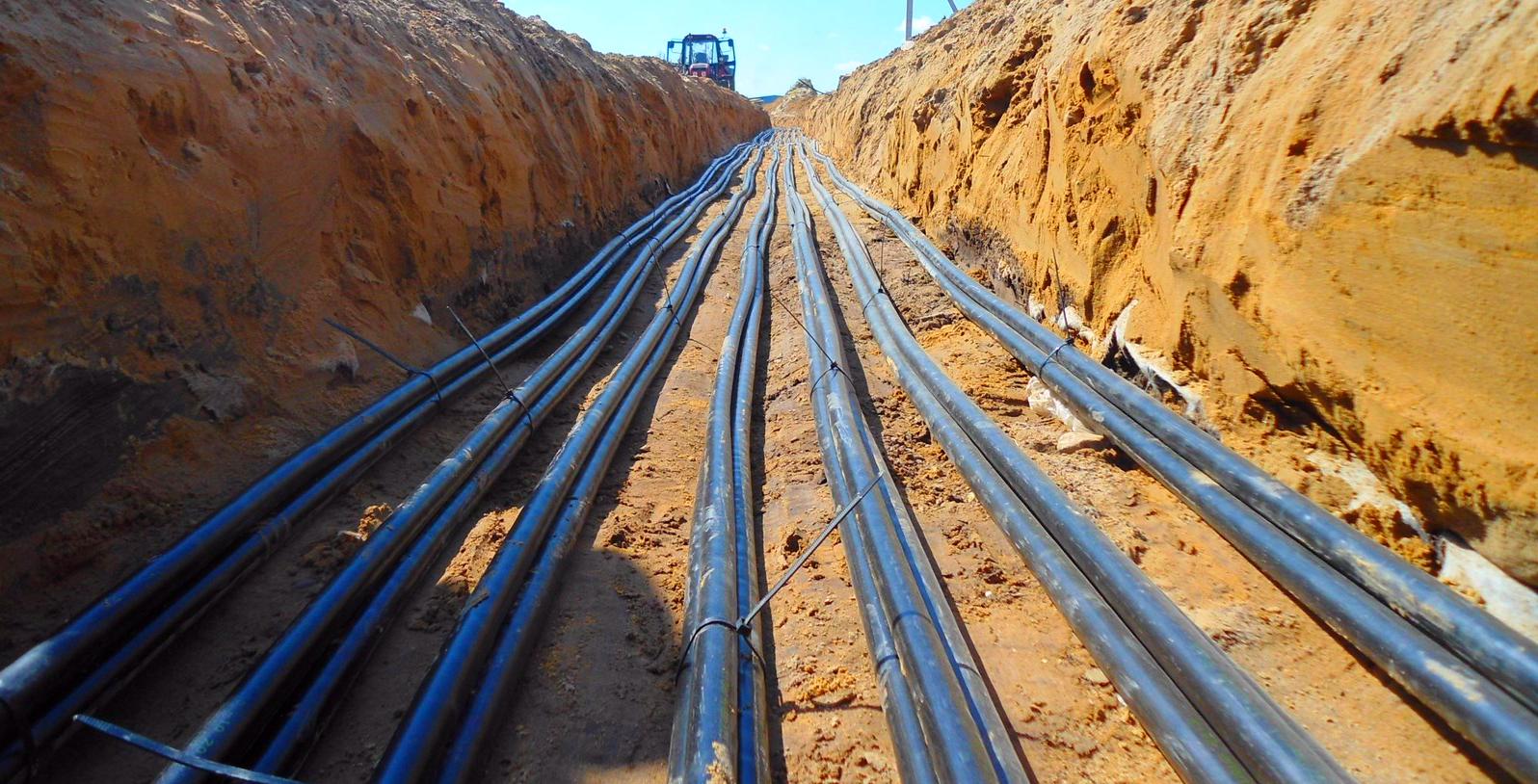

Подготовка траншеи: глубина, ширина, подушка
Защита кабеля в земле: плиты, кирпич, сигнальная лента
Ввод кабеля в здание: узел ввода
Типичные ошибки при подземной прокладке
Условия поставки от компании ВЭСК

Зачем прокладывать кабель под землёй

Подземная прокладка кабеля — это способ ввода электроснабжения в здание или сооружение, который имеет ряд преимуществ перед воздушным. При правильном монтаже кабель под землёй:

Надёжно защищён — от недоброжелателей, животных и атмосферных явлений
Не портит внешний вид здания и участка
Имеет минимальный риск самовозгорания
Защищён от обледенения и перегрева — в отличие от воздушных линий

Главное преимущество подземного способа — срок службы. Правильно проложенная кабельная линия может эксплуатироваться десятилетиями без потери свойств.

Какой кабель подходит для подземной прокладки

Нормы ПУЭ устанавливают чёткое требование: для кабельных линий, прокладываемых в земле, должны применяться преимущественно бронированные кабели. Это обусловлено необходимостью защиты от механических воздействий: смещений грунта, пучения, давления камней и корней растений.

Бронированные кабели — для прямой укладки в грунт

Бронированные кабели имеют защитный покров из стальных лент или проволоки, что позволяет укладывать их непосредственно в землю без дополнительных труб. Броня защищает кабель от:

деформаций при пучении и подвижках грунта
механических повреждений при случайных раскопках
воздействия грызунов

Важно: броня кабеля обязательно заземляется.

Небронированные кабели — в трубах и защитных конструкциях

Небронированные кабели могут прокладываться под землёй только в защитных трубах — например, из полиэтилена низкого давления (ПНД). Труба защищает кабель от внешних воздействий, а также упрощает возможную замену кабеля без вскрытия траншеи.

Важно: обычные провода для наружной прокладки (например, СИП) не предназначены для укладки в землю — даже в трубах.

Марки кабелей для подземной прокладки

Марка кабеля	Тип брони	Изоляция	Особенности применения
ВБбШв	две стальные ленты	ПВХ	Медные жилы. Универсальная марка для подземной прокладки в обычных грунтах
АВБбШв	две стальные ленты	ПВХ	Алюминиевые жилы. Бюджетный вариант для подземной прокладки
ПвБбШв	две стальные ленты	СПЭ	Медные жилы с изоляцией из сшитого полиэтилена. Выдерживает более высокие температуры
ВБбШвнг-LS	две стальные ленты	ПВХ пониженной горючести	С низким дымо- и газовыделением. Для объектов с повышенными требованиями пожарной безопасности

Как выбрать между медным и алюминиевым кабелем

Для ввода в частный дом: рекомендуется медный кабель (ВБбШв). Он дороже, но имеет лучшую проводимость и меньшую вероятность повреждения.

Для крупных объектов: алюминиевый кабель (АВБбШв) позволяет сэкономить бюджет при больших объёмах. Однако минимальное сечение PEN-проводника должно быть соблюдено: при однофазном питании кабель должен быть трёхжильным, при трёхфазном — пятижильным.

Подготовка траншеи: глубина, ширина, подушка

Перед началом работ необходимо разработать траншею. Основные параметры регламентированы ПУЭ.

Глубина траншеи

Для кабелей до 20 кВ — не менее 0,7–0,8 м от верха кабеля до поверхности земли
Для кабелей 35 кВ — не менее 1 м

Глубина должна обеспечивать защиту кабеля от сезонного промерзания и механических воздействий.

Ширина траншеи

Ширина рассчитывается исходя из диаметра кабеля + 100 мм с каждой стороны для песчаной подушки.

Песчаная подушка

На дно траншеи засыпается слой песка толщиной 10–25 см. Песок выполняет функции:

амортизатора при смещениях грунта
влагоотвода от кабеля
дополнительной защиты от острых камней

Расстояния до других коммуникаций и объектов

При проектировании трассы необходимо соблюдать нормированные отступы от фундаментов, деревьев и других коммуникаций:

От фундамента здания — не менее 0,6 м
От деревьев — не менее 1 м (под деревьями прокладывать только в трубах)
От водопровода и канализации — не менее 1 м
От газопровода низкого и среднего давления — не менее 1 м

Защита кабеля в земле: плиты, кирпич, сигнальная лента

Для бронированных кабелей дополнительная защита от механических повреждений часто не требуется. Однако ПУЭ рекомендует защиту кабелей напряжением до 35 кВ кирпичом или плитами:

Кирпич укладывается в один слой поперек трассы
Использовать силикатный или пустотелый кирпич запрещается
Для кабелей 35 кВ и выше — только железобетонные плиты толщиной от 50 мм

Для небронированных кабелей в трубах: защита может не требоваться, так как функцию защиты выполняет труба.

Сигнальная лента: для кабелей до 20 кВ допускается применение сигнальной пластмассовой ленты вместо кирпича при соблюдении условий:

Лента укладывается над кабелем на расстоянии 25 см от его наружных покровов
При одном кабеле — по оси, при нескольких — края ленты выступают за крайние кабели
Не допускается применение ленты на пересечениях с коммуникациями, над муфтами и на подходах к подстанциям

Ввод кабеля в здание: узел ввода

Узел ввода — одно из самых ответственных мест. Через фундамент или стену кабель заводится в здание через гильзу (металлическую трубу) .

Требования к вводу:

Труба закладывается в фундамент на этапе строительства или бурится в готовом основании
Труба должна выступать за отмостку на 0,6 м
Внутри здания труба должна выступать на 0,1 м от фундамента
Внутреннее пространство трубы герметизируется негорючим материалом
Металлическая труба должна быть заземлена

Приямок: внутри помещения под трубой оборудуется приямок (30×60 см) с доступом для осмотра и возможного ремонта кабеля.

Типичные ошибки при подземной прокладке

Ошибка	Последствия
Использование небронированного кабеля без трубы	Повреждение кабеля при смещении грунта, коррозия, короткое замыкание
Недостаточная глубина траншеи	Промерзание, механические повреждения, перегрев кабеля
Отсутствие песчаной подушки	Повреждение оболочки острыми камнями
Укладка кабеля с натяжением	Разрыв жил при подвижках грунта
Соединения кабеля под землёй	Повышенное сопротивление, нагрев, авария
Отсутствие заземления брони	Коррозия брони и потеря защитных свойств
Отсутствие согласований	Невозможность официального подключения, штрафы
