Топ-5 ошибок при сборке электрощитов

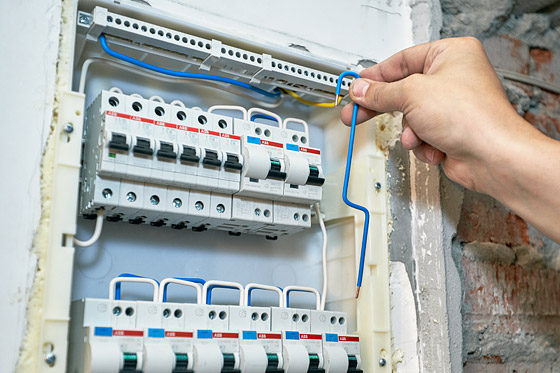

Очень часто на вводе в здание ставят четырёхполюсный (4P) автоматический выключатель, который одновременно разрывает три фазы и рабочий ноль (N). На первый взгляд, это кажется логичным — полностью обесточить объект одним движением. Но в этой логике кроется серьёзная опасность.

В чём проблема: Контакты в автомате изнашиваются неравномерно. Существует реальный риск, что со временем нулевой контакт «отгорит» или разомкнётся чуть раньше, чем фазные. Если это произойдёт, ваша однофазная нагрузка (все розетки и приборы на 220 В) окажется включённой между двумя фазами. Это приведёт к тому, что на ваши приборы, рассчитанные на 220 В, придёт линейное напряжение 380 В. Результат — мгновенный выход из строя практически всей техники на объекте.

Как правильно: Самое надёжное и безопасное решение — использовать на вводе трёхполюсный (3P) автомат, который разрывает только фазы. Рабочий ноль (N) при этом заводится на надёжную, неразрываемую нулевую шину. Таким образом, вы исключаете саму возможность случайного обрыва нуля внутри автомата.

Желание сэкономить и упростить схему часто приводит к установке одного общего трёхфазного УЗО на вводе. Предполагается, что оно будет защищать от утечек тока весь дом или объект.

В чём проблема: Отсутствие селективности. Представьте, что возникла небольшая утечка в отдельном приборе. Вместо того чтобы отключилась только проблемная линия, сработает общее УЗО, и весь объект погрузится в темноту. Найти причину такого отключения будет крайне сложно. Кроме того, естественные фоновые утечки от множества приборов могут суммироваться и вызывать ложные срабатывания общего УЗО.

Как правильно: Вводное УЗО (если оно устанавливается) должно быть противопожарным, с током утечки 100 мА или 300 мА. Его задача — предотвратить возгорание при серьёзном повреждении проводки.

А вот для защиты человека на каждую отходящую группу (розетки, ванная, уличные розетки) необходимо ставить отдельные УЗО или дифавтоматы с чувствительностью 10 мА или 30 мА. Так, при неисправности отключится только одна конкретная линия.

Это одна из самых опасных ошибок. Часто на линию ставят автомат «помощнее», полагая, что это сделает сеть более надёжной. На самом деле всё ровно наоборот.

В чём проблема: Автомат защищает кабельную линию, а не делает розетку мощнее. Если поставить слишком большой номинал на слабый кабель, кабель может перегреваться, а автомат не отключит линию вовремя. Последствия — оплавление изоляции, короткое замыкание, пожар.

Классический пример: на медный кабель сечением 1,5 мм² установлен автомат номиналом более 10 А. На кабель 2,5 мм² — автомат более 16 А. Это прямое нарушение.

Как правильно: Номинал автомата подбирают по сечению кабеля, способу прокладки и нагрузке. Автомат должен отключаться раньше, чем кабель начнёт перегреваться.

Эта ошибка — одна из самых опасных, так как она полностью «ослепляет» УЗО, превращая его в бесполезный элемент схемы.

В чём проблема: УЗО работает, сравнивая ток, ушедший по фазе, и ток, вернувшийся по нулю. Если после УЗО поставить перемычку между шиной рабочего нуля (N) и шиной заземления (PE), создаётся обходной путь. Часть обратного тока пойдёт не через УЗО по нулевому проводу, а в обход — по проводу заземления. В случае реальной утечки через тело человека УЗО не увидит разницы токов (или она будет недостаточной) и просто не сработает.

Как правильно: Запомните золотое правило: рабочий ноль (N) и защитное заземление (PE) соединяются только в одной точке — на главной заземляющей шине ДО всех автоматов и УЗО. После этой точки они больше нигде и никогда не должны пересекаться.

Дополнительный нюанс: нули разных групп после разных УЗО тоже нельзя смешивать. Каждая группа после УЗО должна иметь свою N-шину.

Часто щит собирается без схемы, без маркировки проводов и аппаратов. «Я и так запомню», — думает сборщик. Проходит год, и даже он сам не может разобраться, какой автомат за что отвечает.

В чём проблема: Отсутствие маркировки превращает любое обслуживание или ремонт в настоящий квест. Приходится перебирать провода наугад, что увеличивает время работ, риск ошибок и вероятность аварий.

Как правильно:

• Разработайте схему до начала сборки.
• Все аппараты должны быть подписаны: «кухня розетки», «бойлер», «насос», «улица».
• Кабели и провода маркируют бирками или термоусадочными трубками вблизи места подключения.
• Цветовая маркировка: фаза — серый, коричневый, красный; ноль (N) — синий; земля (PE) — жёлто-зелёный.
• Готовая схема должна быть на дверце щита.
