Кабель ВБбШв: бронированный для прокладки в земле — расшифровка и применение

Содержание статьи

  1. Что такое кабель ВБбШв и зачем он нужен
  2. Расшифровка маркировки: что означают буквы
  3. Конструкция кабеля: из чего состоит
  4. Технические характеристики
  5. Токовые нагрузки по сечениям
  6. Где применяется ВБбШв: сценарии использования
  7. Прокладка в земле: требования ПУЭ
  8. Отличия от ВВГ и других кабелей
  9. Условия поставки от компании ВЭСК

Что такое кабель ВБбШв и зачем он нужен

Кабель ВБбШв — это силовой бронированный кабель с медными жилами, изоляцией и защитным шлангом из ПВХ-пластиката, предназначенный для прокладки в условиях, где есть риск механических повреждений. Главная его особенность — броня из двух стальных лент, которая защищает кабель от ударов, давления грунта и случайных повреждений при земляных работах.

Если обычный ВВГ можно прокладывать только внутри помещений, то ВБбШв создан именно для подземной прокладки в траншеях. Броня принимает на себя механические нагрузки, которые неизбежны в грунте: подвижки почвы, давление камней, корни растений, а также удары лопатой или ковшом экскаватора при случайных раскопках.

Расшифровка маркировки: что означают буквы

Маркировка ВБбШв расшифровывается по буквам, каждая из которых несёт конкретную информацию:

  • В — изоляция жил из поливинилхлоридного пластиката (ПВХ)
  • Б — броня из двух стальных лент
  • б — «без подушки»: между изоляцией и бронёй нет специальной защитной подушки
  • Шв — защитный шланг (наружная оболочка) из выпрессованного ПВХ-пластиката

Отсутствие буквы «А» в начале маркировки означает, что токопроводящие жилы медные. Если бы кабель был с алюминиевыми жилами, маркировка выглядела бы как АВБбШв.

Дополнительные индексы:

  • ВБбШвнг — с ПВХ пониженной горючести (не распространяет горение)
  • ВБбШвнг-FRLS — огнестойкий с низким дымо- и газовыделением
  • ПвБбШв — с изоляцией из сшитого полиэтилена вместо ПВХ

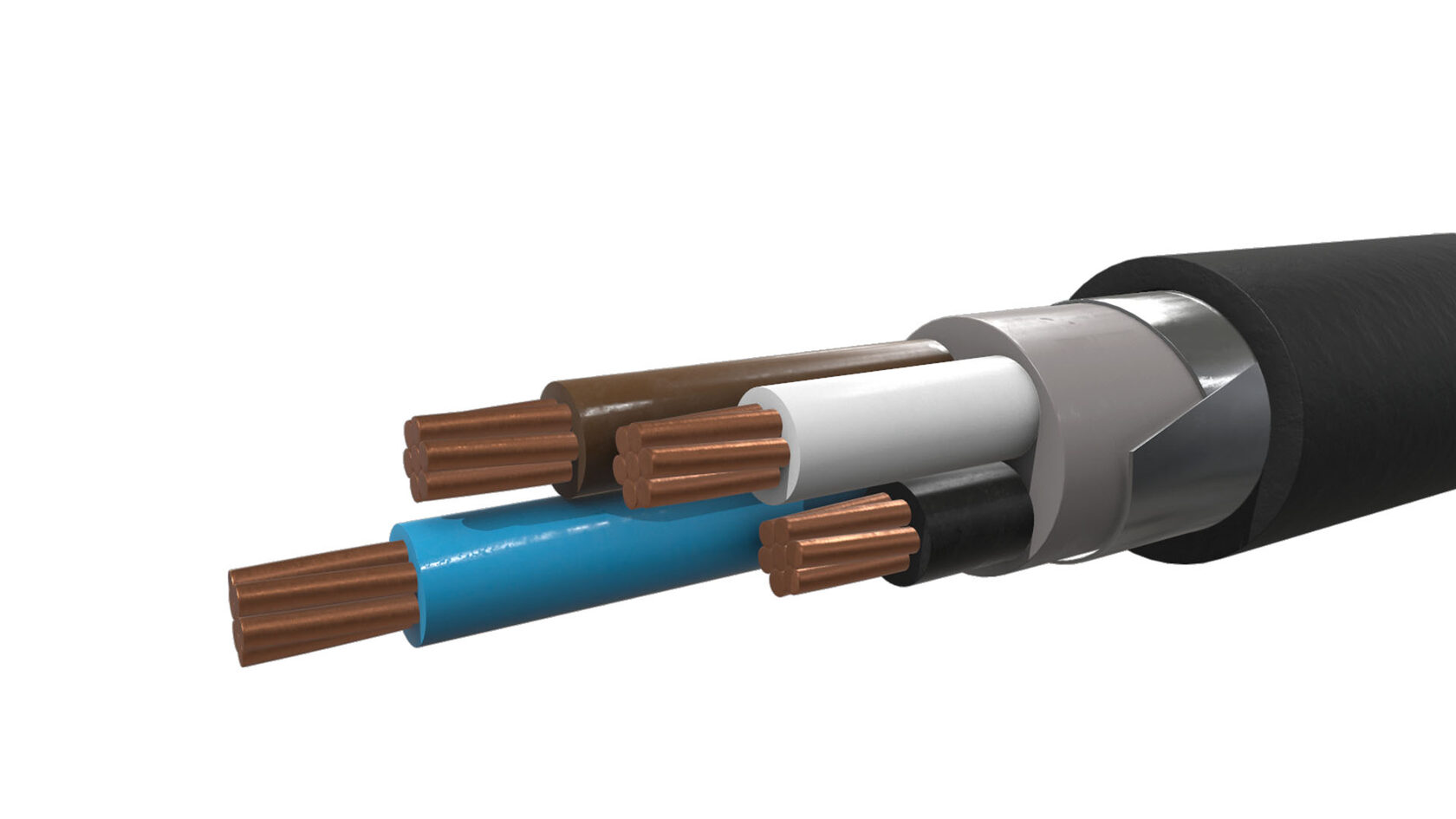

Конструкция кабеля: из чего состоит

Кабель ВБбШв имеет многослойную конструкцию, каждый элемент которой выполняет свою функцию:

  1. Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой или секторной формы. Количество жил — от 1 до 5.
  2. Изоляция жил — из ПВХ-пластиката. Жилы различаются цветом или цифрами (для сечений 70 мм² и выше).
  3. Поясная изоляция — обмотка из ПВХ-лент, скрепляющая скрученные жилы в сердечник.
  4. Броня — две стальные (или оцинкованные) ленты толщиной около 0,3 мм, наложенные с перекрытием. Именно броня обеспечивает защиту от механических повреждений.
  5. Защитный шланг — наружная оболочка из выпрессованного ПВХ-пластиката. У исполнений «нг» в него введены антипирены.

Технические характеристики

Основные параметры кабеля ВБбШв:
Параметр Значение
Номинальное напряжение 0,66 кВ и 1 кВ, частота 50 Гц
Наибольшее рабочее напряжение 0,72 кВ / 1,2 кВ
Число жил 1–5
Сечение жил 1,5–240 мм²
Температура эксплуатации от -50 до +50 °C
Длительно допустимый нагрев жил +70 °C
Нагрев в режиме перегрузки +80 °C (не более 8 ч/сутки, 1000 ч за срок службы)
Нагрев при коротком замыкании до +160 °C (не более 4 с)
Монтаж без подогрева при температуре не ниже -15 °C
Минимальный радиус изгиба 7,5 диаметров (многожильный), 10 диаметров (одножильный)
Срок службы не менее 30 лет

Пожарная безопасность: не распространяет горение при одиночной прокладке.

Токовые нагрузки по сечениям

Ориентировочные длительно допустимые токи для медного кабеля ВБбШв с ПВХ-изоляцией. Прокладка в земле допускает больший ток за счёт теплоотвода грунта.

  • Сечение 2,5 мм² — 33 А (в воздухе) / 35 А (в земле)
  • Сечение 4 мм² — 35 А / 43 А
  • Сечение 6 мм² — 42 А / 53 А
  • Сечение 10 мм² — 55 А / 75 А
  • Сечение 16 мм² — 75 А / 90 А
  • Сечение 25 мм² — 95 А / 115 А
  • Сечение 35 мм² — 120 А / 140 А
  • Сечение 50 мм² — 145 А / 175 А

Точный подбор сечения под нагрузку с поправками на температуру, способ прокладки и группировку кабелей — в ПУЭ.

Где применяется ВБбШв: сценарии использования

Кабель ВБбШв предназначен для прокладки в условиях, где есть опасность механических повреждений в процессе эксплуатации. Основные сценарии:

Ввод электричества в здание под землёй. Классическая задача: кабель идёт от трансформаторной подстанции или столба к дому в траншее на глубине 0,7 м. Броня защищает от подвижек грунта и случайных повреждений.

Питание отдельно стоящих построек. Кабель к бане, гаражу, скважинному насосу, хозяйственным постройкам — через двор под землёй.

Промышленные объекты и склады. Там, где кабель может задеть погрузчик, тележка или техника — броня спасёт от механического повреждения.

Прокладка по площадкам скважин. В проектах обустройства месторождений ВБбШв прокладывают в земле в траншее, а при подходе к оборудованию защищают герметичным металлорукавом.

Прокладка в земле: требования ПУЭ

Прокладка ВБбШв в земле регламентируется главой 2.3 ПУЭ.

Глубина траншеи

  • Не менее 0,7 м для силового кабеля до 1 кВ
  • 0,5 м допускается на вводе в здание на участке длиной до 5 м (под непроезжей частью)
  • Под дорогами — глубже и в трубе/футляре

Устройство траншеи

  1. Дно выравнивают, убирают камни
  2. Подсыпка из песка толщиной ~10 см — постель для кабеля
  3. Укладывают ВБбШв свободно, змейкой (запас на подвижки грунта, без натяга)
  4. Засыпка сверху ещё ~10 см песка
  5. Сигнальная лента «Осторожно, кабель» на высоте ~25 см над кабелем
  6. Обратная засыпка грунтом с трамбовкой

Механическая защита

Для кабелей до 1 кВ защита кирпичом или плитами делается только там, где вероятны частые раскопки. Для кабелей выше 1 кВ — защита обязательна на всей трассе.

Расстояния от других объектов

  • До фундамента здания — не менее 0,6 м
  • До трубопровода (вода, канализация) — 0,5 м
  • До газопровода — 1,0 м
  • До стволов деревьев — 2,0 м
  • До кустарника — 0,75 м

Ввод кабеля в дом

Самое частое место аварий — переход кабеля из земли в здание. Правильный ввод:

  • В фундаменте закладывают проходную гильзу (стальная или ПНД-труба)
  • Гильзу ставят с уклоном наружу, чтобы конденсат стекал из дома
  • Торцы гильзы герметизируют после протяжки кабеля
  • Броню заземляют с одной стороны (обычно со стороны щита)

Отличия от ВВГ и других кабелей

Параметр ВВГ ВБбШв
Броня Нет Две стальные ленты
Прокладка в земле Не рекомендуется (только в трубе) Да, прямая прокладка в траншее
Гибкость Хорошая Низкая (радиус изгиба больше)
Вес Легче Тяжелее
Цена Ниже Выше на 30–70%
Заземление брони Не требуется Обязательно

Важно: ВВГ нельзя прокладывать в земле напрямую или в гофрированной трубе — гофра сминается под грунтом, набирает воду и не держит форму. ВВГ в гофре в земле — нарушение и гарантированный ремонт через пару сезонов Для подземной прокладки — только бронированный ВБбШв.
