Кабели для систем пожарной и охранной сигнализации

Системы пожарной и охранной сигнализации (ОПС) — это критически важные инженерные сети, от работы которых зависит безопасность людей и сохранность имущества. Кабели для таких систем должны не просто передавать сигнал, а сохранять работоспособность в экстремальных условиях, в том числе во время пожара.

Обычные силовые или монтажные кабели для этих целей не подходят. При пожаре их изоляция быстро плавится, выделяет токсичный дым и теряет электропроводность. Специальные кабели для ОПС изготавливаются по особым техническим условиям и проходят строгие испытания на огнестойкость и дымовыделение.

Основные системы, где применяются такие кабели:

• системы пожарной сигнализации и оповещения о пожаре
• системы управления эвакуацией (СОУЭ)
• системы автоматического пожаротушения и противодымной защиты
• системы охранной сигнализации и контроля доступа
• системы передачи данных (RS-485, Profibus) на объектах с повышенными требованиями безопасности

Кабели для систем пожарной и охранной сигнализации должны соответствовать требованиям ГОСТ 31565-2012 и иметь сертификаты пожарной безопасности.

Ключевые требования:

1. Огнестойкость (FR) — кабель должен сохранять работоспособность при воздействии открытого пламени в течение определённого времени. Для большинства марок этот показатель составляет 180 минут.

2. Нераспространение горения (нг) — кабель не должен поддерживать горение и распространять пламя при групповой прокладке. Категория (А) — высшая.

3. Низкое дымо- и газовыделение (LS) — при горении кабель не должен создавать плотного дыма, чтобы люди могли видеть путь эвакуации.

4. Низкая токсичность продуктов горения (LTx) — для объектов с массовым пребыванием людей требуется минимальная токсичность дыма (не более 120 г/м³).

5. Безгалогенность (HF) — для особо ответственных объектов изоляция и оболочка не должны содержать галогенов (хлора, фтора, брома), которые при горении выделяют едкие и токсичные газы.

Класс пожарной опасности для таких кабелей:

• П1б.1.2.2.2 — для огнестойких кабелей с низким дымовыделением
• П1б.1.2.1.2 — для низкотоксичных исполнений

Маркировка кабелей для систем сигнализации содержит много информации. Разберём основные обозначения.

Таблица расшифровки буквенных обозначений

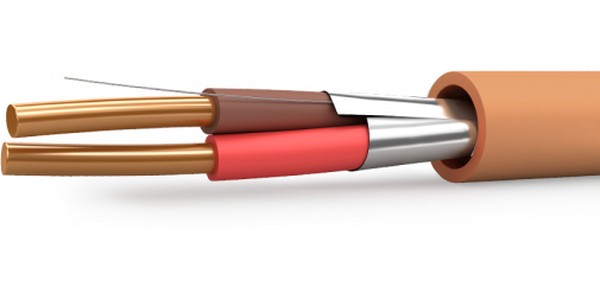

Несмотря на разнообразие марок, все кабели для систем сигнализации имеют схожую конструкцию:

1. Токопроводящие жилы — только медные, однопроволочные или многопроволочные. Сечение от 0,2 до 2,5 мм² (реже до 6 мм²).

2. Изоляция — из специальной огнестойкой кремнийорганической резины, которая при нагреве образует керамический слой, сохраняющий изоляционные свойства даже при воздействии пламени. В более простых марках (КПСВВ) — ПВХ-пластикат.

3. Скрутка — жилы скручиваются в пары (для уменьшения помех и удобства монтажа). Количество пар — от 1 до 40.

4. Экран (не во всех марках) — из алюмополимерной ленты с дренажным проводником. Защищает сигнал от электромагнитных помех.

5. Оболочка — из ПВХ-пластиката пониженной пожароопасности (FRLS) или безгалогенной полимерной композиции (FRHF).

При выборе кабеля для системы ОПС важно учитывать несколько ключевых факторов.

5.1 Тип системы

5.3 Наличие экрана

Экран необходим:

• При прокладке рядом с силовыми кабелями
• В местах с высоким уровнем электромагнитных помех
• Для систем передачи данных (RS-485, Profibus)

5.4 Сечение жил

Выбор сечения зависит от длины линии и тока нагрузки. Основные стандартные сечения: 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 мм².

Компания ООО «ВЭСК» осуществляет поставки кабелей для систем пожарной и охранной сигнализации всех марок: КПСЭнг(А)-FRLS, КПСнг(А)-FRLS, КПСВВнг(А)-LS, КПСЭнг(А)-FRHF, КПСНг(А)-FRLSLTx и других позиций для объектов любой сложности.
