Как выбрать трансформатор тока для учёта и защиты

Трансформатор тока (ТТ) — это измерительный аппарат, который преобразует большой первичный ток в пропорционально меньший вторичный ток, безопасный для измерения и обработки приборами.

Зачем он нужен:

• Безопасность — цепи высокого напряжения полностью изолированы от измерительных приборов
• Возможность измерения — токи в сотни и тысячи ампер нельзя подать напрямую на счётчик или реле
• Унификация оборудования — стандартный вторичный ток 5 А или 1 А позволяет использовать типовые приборы

Где применяются:

• Коммерческий и технический учёт электроэнергии
• Релейная защита и автоматика
• Щитовые амперметры и системы мониторинга
• Измерения в НКУ, КТП, распределительных устройствах

Главная ошибка при выборе ТТ — пытаться найти универсальное решение «для всего». Трансформаторы тока для учёта и для защиты имеют принципиально разные требования.

Для учёта важна:

• Высокая точность при рабочих токах (30–100% номинала)
• Стабильность показаний при длительной работе
• Минимальная погрешность для корректных расчётов за электроэнергию

Для защиты важна:

• Способность не насыщаться при токах КЗ, в десятки раз превышающих номинал
• Сохранение формы сигнала при аварийных процессах
• Работа в переходных режимах (апериодическая составляющая тока КЗ)

• Практический вывод: если нужен и учёт, и защита — выбирайте ТТ с двумя вторичными обмотками (одна для измерения, другая для защиты) или двухфункциональные модели.

Номинальный первичный ток ТТ должен быть близок к максимальному рабочему току линии, но не «впритык».

Правило выбора:

Рабочий ток линии должен составлять 30–60% от номинального тока ТТ — именно в этом диапазоне обеспечивается наилучшая точность измерений.

Пример:

• Максимальный рабочий ток линии: 100 А
• Не выбирайте ТТ на 100/5 — он будет работать на пределе, и при пусковых токах возможна перегрузка
• Оптимально: 150/5 или 200/5
• При ТТ 150/5 и токе 100 А: 100 ÷ 150 ≈ 67% — рабочая точка в зоне наилучшей точности, плюс есть запас на пусковые токи

Стандартный ряд номинальных первичных токов: 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1500, 2000, 3000, 4000, 5000, 6000 А.

Важно: для ТТ класса точности 0,5 и 0,2 погрешность нормируется только начиная с 5% номинального тока. Если реальный рабочий ток будет ниже 5% от номинала ТТ — показания будут некорректными.

Стандартные значения вторичного тока: 5 А и 1 А.

5 А — стандарт для большинства применений:

• Большинство счётчиков, амперметров и реле рассчитаны на 5 А
• Подходит для коротких цепей (в пределах шкафа, до 10–15 м)

1 А — для длинных цепей:

• При большой длине проводов (от трансформатора до щита управления) потери в кабеле становятся значительными
• Ток 1 А позволяет использовать провода меньшего сечения или снизить погрешность на длинных линиях
• Применяется в распределительных устройствах 110–220 кВ, на протяжённых объектах

Практическое правило:

• РУ 6–10 кВ, НКУ, КТП: 5 А
• РУ 110 кВ и выше, длинные кабельные связи: 1 А

Класс точности указывает допустимую погрешность ТТ в процентах от номинального значения.

Для учёта электроэнергии

Разница между 0,5 и 0,5S: класс 0,5 нормируется только от 5% номинального тока. Класс 0,5S — от 1%. Это важно для объектов, где нагрузка меняется в широких пределах (например, ночью потребление падает до 2–3% от номинала). При использовании класса 0,5 в таких условиях возникает недоучёт электроэнергии.

Для коммерческого учёта рекомендуется 0,5S или 0,2S.

Для защиты

Расшифровка класса 5Р10:

• 5 — допустимая полная погрешность 5% при токе предельной кратности
• Р — защитный (Protection)
• 10 — предельная кратность 10 (ТТ сохраняет точность при токе КЗ до 10× номинала)

Важно: классы 5Р и 10Р нормируют работу только в установившемся режиме. Для корректной работы защит в переходных режимах (при КЗ с апериодической составляющей) требуются специальные ТТ с нормированием переходной погрешности.

Практический пример из аварии на Ростовской АЭС: насыщение ТТ апериодической составляющей тока КЗ и наличие остаточного намагничивания сердечника привели к неправильной работе релейной защиты и разделению энергосистемы.

Номинальная вторичная нагрузка (S₂ном) — это максимальная мощность, которую ТТ может «отдать» во вторичную цепь без превышения погрешности. Измеряется в вольт-амперах (ВА).

Что входит в нагрузку:

• Сопротивление всех подключённых приборов (счётчик, амперметр, реле)
• Сопротивление соединительных проводов
• Сопротивление контактов

Правило: суммарная нагрузка всех приборов не должна превышать номинальную вторичную нагрузку ТТ.

Что будет, если нагрузка превышена:

• Погрешность ТТ резко возрастает
• При значительном превышении — насыщение сердечника, ТТ перестаёт передавать сигнал пропорционально
• Счётчик или реле получают искажённый сигнал, что ведёт к недоучёту или ложным срабатываниям

Пример расчёта:

• ТТ имеет S₂ном = 10 ВА
• Подключены: счётчик (2,5 ВА), амперметр (1 ВА), провода (2 ВА), контакты (0,5 ВА)
• Итого: 6 ВА — в пределах нормы
• Если добавить ещё один прибор на 5 ВА — сумма 11 ВА > 10 ВА, потребуется ТТ с большей нагрузочной способностью или увеличение сечения проводов

Для протяжённых вторичных цепей: рекомендуется использовать ТТ с номинальной нагрузкой не менее 10–15 ВА или переходить на вторичный ток 1 А.

Коэффициент безопасности прибора (КБ, FS) — параметр для измерительных обмоток. Показывает, во сколько раз ток, при котором полная погрешность достигает 10%, превышает номинальный первичный ток.

Нормированные значения: FS 5 и FS 10.

Зачем нужен: при коротком замыкании в первичной цепи ТТ с высоким коэффициентом безопасности может передать на измерительные приборы слишком большой ток, что приведёт к их повреждению. ТТ с нормированным КБ ограничивает вторичный ток при КЗ, защищая приборы.

Предельная кратность (ALF) — параметр для защитных обмоток. Показывает, при какой кратности тока КЗ относительно номинала ТТ сохраняет заданную точность.

Нормированные значения ALF: 5, 10, 15, 20, 30.

Пример: ТТ 5Р10 сохраняет точность 5% при токе КЗ до 10× номинального первичного тока. Если реальный ток КЗ может достигать 15× номинала — ТТ войдёт в насыщение, и защита может не сработать вовремя.

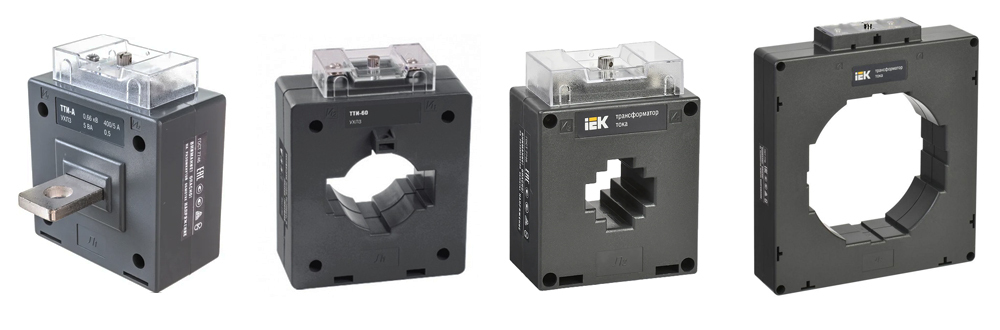

По конструкции ТТ делятся на несколько типов:

Для НКУ 0,4 кВ чаще всего применяются шинные ТТ (типа ТШП) или разъёмные (для модернизации без отключения).

Для РУ 6–10 кВ — проходные или опорные ТТ.

Ошибка 1. Выбор ТТ «впритык» по току. Если рабочий ток близок к номиналу ТТ, при пусковых токах или перегрузках точность падает, а при КЗ ТТ может насыщаться.

Ошибка 2. Использование класса точности 0,5 для коммерческого учёта. Класс 0,5 не нормирует погрешность ниже 5% номинального тока. При малых нагрузках (ночью, в выходные) возникает недоучёт. Для расчётов с энергосбытом нужен 0,5S или 0,2S.

Ошибка 3. Игнорирование вторичной нагрузки. Подключение дополнительных приборов без проверки суммарной нагрузки ведёт к росту погрешности и насыщению.

Ошибка 4. Использование измерительного ТТ для защиты. Измерительные ТТ не рассчитаны на токи КЗ и могут насыщаться, что приведёт к отказу защиты.

Ошибка 5. Разрыв вторичной цепи под нагрузкой. Вторичная обмотка ТТ никогда не должна размыкаться при протекании первичного тока. Это приводит к опасному перенапряжению и повреждению ТТ. При работах вторичную цепь закорачивают.

Ошибка 6. Игнорирование переходных режимов для защитных ТТ. Классы 5Р и 10Р нормируют работу только в установившемся режиме. Для ответственных объектов с быстродействующими защитами требуются ТТ с нормированием переходной погрешности.
