Типы электрощитов: ВРУ, ГРЩ, АВР, ЩУ, ЩО — что это и для чего нужно

Содержание статьи

Что такое электрощит и зачем он нужен
ВРУ — вводно-распределительное устройство
ГРЩ — главный распределительный щит
АВР — автоматический ввод резерва
ЩУ — щит управления и учёта
ЩО — щит освещения
Как они связаны в иерархии электроснабжения
Условия поставки от компании ВЭСК

1. Что такое электрощит и зачем он нужен

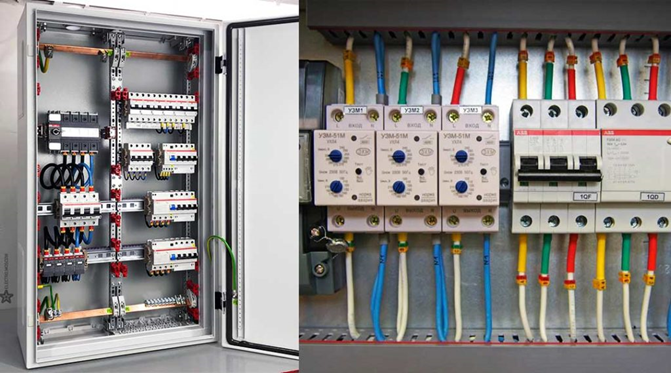

Электрощит — это комплекс электроаппаратов, приборов и устройств, соединённых проводниками по определённой схеме и размещённых в защитной оболочке. В профессиональной документации такие устройства называют низковольтными комплектными устройствами (НКУ).

Основные функции электрощитов:

Приём и распределение электроэнергии по объекту
Обеспечение бесперебойного питания
Защита сетей от перегрузок и коротких замыканий
Учёт потреблённой электроэнергии
Возможность ручного или автоматизированного управления

В иерархии электроснабжения каждый щит занимает своё место: от понижающей подстанции питание приходит на ГРЩ или ВРУ, затем расходится по распределительным щитам, этажным и квартирным щиткам.

2. ВРУ — вводно-распределительное устройство

ВРУ — это комплекс конструкций, аппаратов и приборов, установленных на вводе питающей линии в здание. Оно используется для приёма, распределения и учёта электроэнергии, а также для защиты линий от перегрузок и коротких замыканий в сетях 380/220 В.

Где устанавливается:

На вводе в многоквартирные дома
На вводе в административные и общественные здания
На вводе в производственные объекты

Что внутри:

Рубильники или автоматические выключатели
Приборы учёта электроэнергии (счётчики)
Трансформаторы тока
Реле контроля фаз
Вольтметры и амперметры
Панели аварийного ввода резерва

Номинальные токи: вводные аппараты до 630 А по ГОСТ 32396-2021.

Важно: на небольших объектах одно устройство может одновременно выполнять функции ВРУ и ГРЩ.

3. ГРЩ — главный распределительный щит

ГРЩ — это главный узел электроснабжения всего объекта. Он принимает питание от трансформаторной подстанции и распределяет его по нижестоящим щитам и линиям.

Где устанавливается:

На трансформаторных подстанциях
В электрощитовых крупных объектов — заводов, торговых центров, больниц

Что внутри:

Вводные автоматы (250–4000 А)
Секционные выключатели
Сборные шины
Приборы учёта
Противоаварийная автоматика
При необходимости — блок АВР

Функции:

Учёт и перераспределение электрических нагрузок между разными объектами
Автоматическое отключение при авариях для защиты кабельных линий и оборудования

Классификация ГРЩ:

По классу надёжности электроснабжения
По месту монтажа (внутри помещения или уличная установка)
По типу монтажа (навесные, встраиваемые, напольные)

4. АВР — автоматический ввод резерва

АВР — это система для автоматического переключения нагрузки с основного ввода на резервный при аварийном отключении основного питания. Это необходимо для обеспечения бесперебойного электроснабжения объектов, где перебои недопустимы.

Где обязательно:

Медицинские учреждения (операционные, реанимационные)
Серверные и дата-центры
Котельные и насосные пожаротушения
Предприятия с непрерывным технологическим циклом

Принцип работы:

Щит АВР контролирует напряжение на основном вводе. При его пропадании автоматика переключает нагрузку на резервный источник питания. После восстановления основного питания происходит обратное переключение.

Обозначения: АВР также называют ЩАП (щит автоматического переключения) или Шкаф АВР.

5. ЩУ — щит управления и учёта

Аббревиатура ЩУ имеет два значения в зависимости от контекста:

5.1 Щит управления

Используется для коммутации силовой части оборудования и выбора режимов его работы. Применяется для управления:

Насосами и вентиляцией
Конвейерами и станками
Другими механизмами

5.2 Щит учёта

Совмещает коммерческий учёт и распределение в одном корпусе. Устанавливается на вводе в небольшой объект или в точке учёта внутри здания.

Что внутри:

Счётчик (со смотровым окном)
Вводной аппарат
Групповые автоматы
УЗО и дифавтоматы

Где ставится: вводы в коттеджи, магазины, склады, административные помещения.

6. ЩО — щит освещения

ЩО — это щит для управления и защиты линий освещения. Устанавливается для распределения электроэнергии на осветительные приборы по группам.

Где устанавливается:

В жилых зданиях — для управления освещением этажей и подъездов
В офисных и административных зданиях — для группового управления светильниками
На производственных объектах — для освещения цехов и складов

Особенности:

Может быть отдельным щитом или секцией в распределительном щите
Часто включает автоматические выключатели для каждой группы светильников
Для аварийного освещения выделяют отдельный щит — ЩАО (щит аварийного освещения)

7. Как они связаны в иерархии электроснабжения

Электрощиты выстраиваются в чёткую иерархию:

Уровень 1 — Ввод питания

Трансформаторная подстанция (КТП) → ГРЩ (главный узел всего объекта)

Уровень 2 — Ввод в здание

ГРЩ → ВРУ (вводно-распределительное устройство на здание или секцию)

Уровень 3 — Распределение внутри здания

ВРУ → ЩР (распределительные щиты по этажам или корпусам)

Уровень 4 — Конечные потребители

ЩР → ЩЭ (этажные щитки) → ЩК (квартирные щитки)

ЩР → ЩО (щиты освещения)

ЩР → Шкафы АВР (для ответственных потребителей)

Важно: на небольших объектах один щит может совмещать несколько уровней. Например, ВРУ может одновременно быть и ГРЩ для небольшого здания.
