Типы электрощитов: отличия в конструктивном исполнении

Конструктивное исполнение электрощита — это совокупность характеристик, определяющих его форму, способ монтажа, внутреннее устройство и условия эксплуатации. Даже если два щита выполняют одинаковую функцию (например, оба являются распределительными), их конструктивное исполнение может кардинально различаться.

Почему это важно учитывать при заказе:

• От конструктивного исполнения зависит удобство монтажа на объекте
• Оно определяет безопасность обслуживания — можно ли работать с одной частью щита, когда остальные находятся под напряжением
• Оно влияет на степень защиты от пыли и влаги, а значит — на выбор помещения для установки
• Оно определяет стоимость — напольный шкаф с двусторонним обслуживанием будет значительно дороже компактного навесного бокса

О том, какие бывают корпуса по способу установки (навесные, встраиваемые, напольные), по материалу (пластик, металл) и степени защиты IP — читайте в отдельной статье Электрощитовые корпуса: навесные, встраиваемые, напольные — как выбрать.

В этой статье разберём то, что не вошло в предыдущий материал: способы обслуживания, формы внутреннего разделения и типы устанавливаемых аппаратов.

Это принципиальное различие для крупных напольных щитов, которое напрямую влияет на компоновку помещения.

Одностороннее обслуживание

Доступ ко всем элементам щита — только с лицевой стороны. Щит можно устанавливать прислонённым к стене или торцом к стене.

Особенности:

• Экономит место в помещении
• Часто применяется в щитах малой и средней мощности
• Типично для навесных и встраиваемых щитов, а также для некоторых напольных шкафов

Двустороннее обслуживание

Доступ возможен и с лицевой, и с задней стороны. Это позволяет разместить оборудование с двух сторон и обслуживать его независимо.

Особенности:

• Требует свободного пространства спереди и сзади (не менее 0,8–1 м с каждой стороны)
• Позволяет разместить больше оборудования в одном шкафу
• Типично для крупных распределительных щитов, ГРЩ, щитов управления

Пример: в шкафах серии Ш5100 предусмотрено двухрядное расположение панелей. Вводы 1 и 2 расположены на разных панелях и разных сторонах шкафа, так что каждая сторона обслуживается как отдельный шкаф.

Это наиболее технически сложная, но важная классификация. Форма внутреннего разделения показывает, насколько изолированы друг от друга функциональные части щита: сборные шины, аппараты, клеммы для внешних проводников.

Стандарт IEC 61439-1-2 (и соответствующий ГОСТ) определяет четыре основные формы:

Форма 1 — без внутреннего разделения

Все части щита находятся в общем объёме. Шины, аппараты и клеммы не отделены друг от друга.

Когда допустимо: небольшие щиты, где обслуживание производится при полном отключении.

Форма 2 — разделение шин от аппаратов

Сборные шины отделены от функциональных блоков (аппаратов). Это защищает от случайного прикосновения к шинам при работе с аппаратами.

Подформы:

• 2a — клеммы для внешних проводников не отделены от шин
• 2b — клеммы также отделены от шин

Форма 3 — разделение шин, аппаратов и клемм

Шины отделены от аппаратов. Кроме того, каждый аппарат отделён от других аппаратов. Клеммы для внешних проводников отделены от аппаратов, но не друг от друга.

Подформы:

• 3a — клеммы не отделены от шин
• 3b — клеммы отделены от шин

Форма 4 — максимальное разделение

Шины отделены от аппаратов. Аппараты отделены друг от друга. Клеммы каждого аппарата отделены от клемм других аппаратов — это максимальная степень изоляции.

Подформы:

• 4a — клеммы находятся в том же отсеке, что и сам аппарат
• 4b — клеммы находятся в отдельном, изолированном пространстве

Практический смысл: чем выше форма, тем безопаснее обслуживание и тем меньше риск распространения аварии (например, дугового замыкания) внутри щита. Но тем сложнее и дороже конструкция.

Что выбрать:

• Для небольших щитов — форма 1–2
• Для промышленных объектов, где обслуживание под напряжением — форма 3–4
• Для ответственных объектов, где требуется максимальная безопасность — форма 4b

Конструктивное исполнение щита также определяется тем, какие аппараты в нём используются.

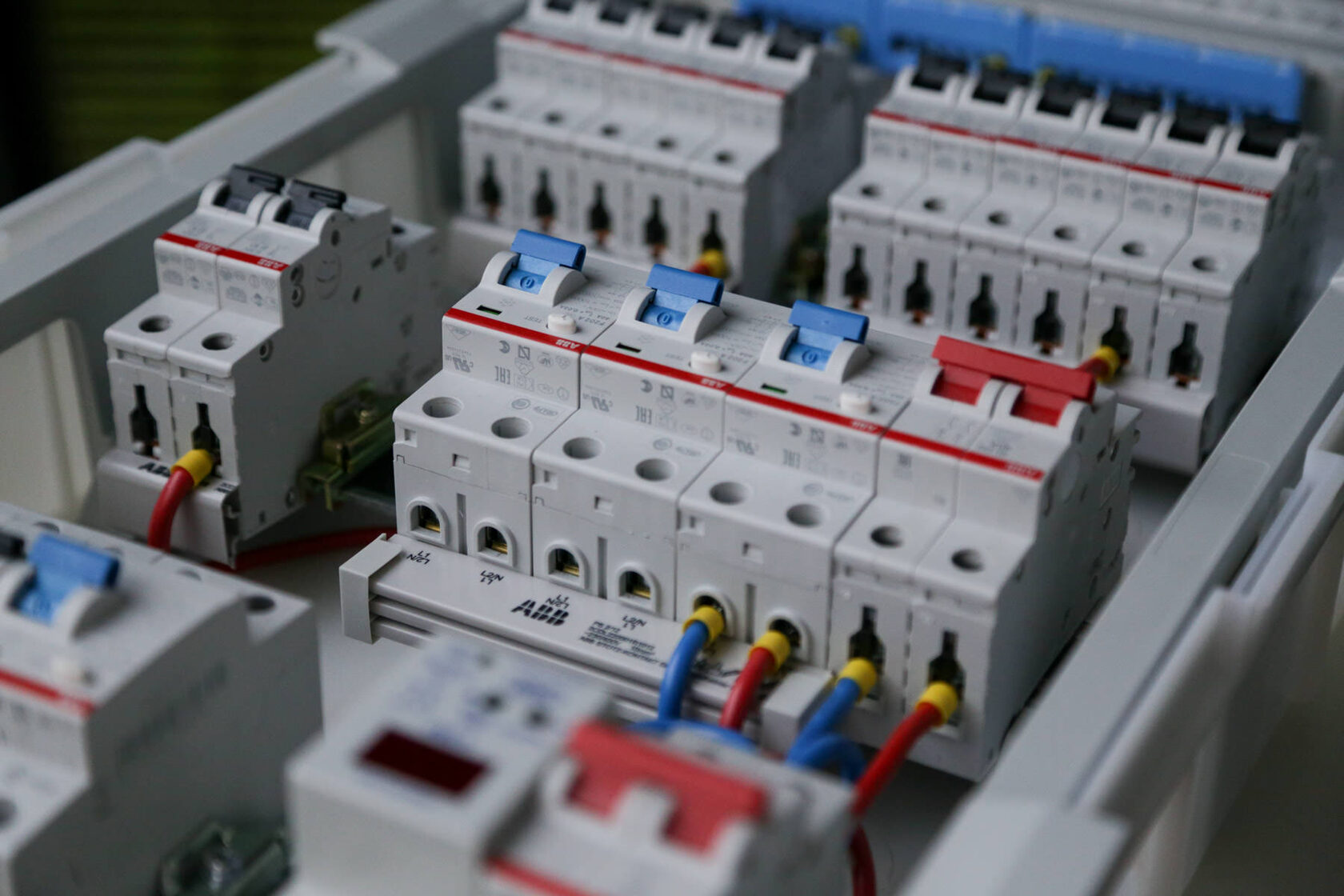

Модульные щиты

Рассчитаны на модульную аппаратуру — автоматы, УЗО, дифавтоматы, реле, устанавливаемые на DIN-рейку.

Особенности:

• Стандартная ширина модуля — 17,5 мм
• Количество модулей — от 12 до 224
• Монтаж на DIN-рейки с шагом 125 мм
• Простота замены аппаратов

Где применяются: квартирные и этажные щиты, офисные щиты, щиты освещения, небольшие распределительные щиты.

Щиты со стационарными аппаратами

Рассчитаны на крупногабаритные аппараты — автоматические выключатели с ручным или электромоторным приводом, рубильники, контакторы больших номиналов.

Особенности:

• Монтаж на монтажную панель или в специальные отсеки
• Аппараты могут быть выдвижного исполнения — это позволяет заменять выключатель без отключения шин
• Часто имеют кабельный отсек, отделённый от аппаратного

• Где применяются: ГРЩ, ВРУ, распределительные щиты промышленных объектов, щиты управления.
