Взрывозащищённое электрооборудование: маркировка, категории, где применять

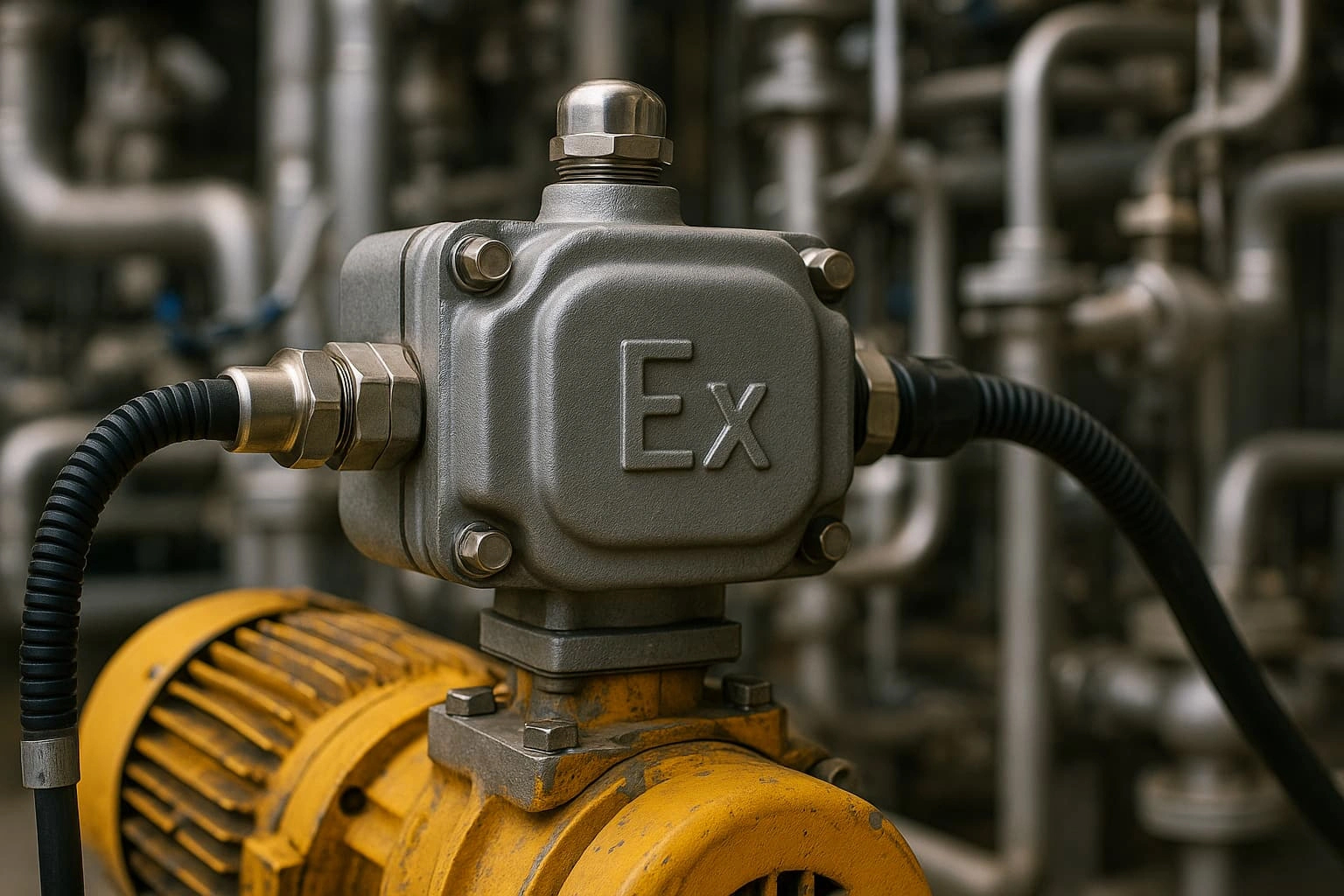

Взрывозащищённое электрооборудование — это оборудование, которое эксплуатируется во взрывоопасных средах и исключает или затрудняет возможность воспламенения окружающей среды от электрических искр или нагрева. Оно применяется там, где в воздухе могут присутствовать горючие газы, пары или пыль, способные при соединении с кислородом образовать взрывоопасную смесь.

К таким объектам относятся нефтегазовые и химические производства, угольные шахты, металлургические и горнорудные предприятия, обогатительные комбинаты, а также предприятия оборонного комплекса.

Ключевой принцип: взрывозащищённое оборудование не предотвращает утечку опасных веществ. Его задача — не допустить, чтобы электрическая искра или нагрев стали источником воспламенения. Для этого применяются разные виды защиты, которые делятся на уровни, группы и температурные классы.

По уровню взрывозащиты оборудование подразделяется на три категории:

Уровень 0 — особовзрывобезопасное. Обеспечивает взрывозащиту даже при редких повреждениях, требующих дополнительных средств защиты. Обозначается цифрой «0» в маркировке.

Уровень 1 — взрывобезопасное. Гарантирует защиту как при нормальном режиме работы, так и при повреждении, за исключением повреждения средств взрывозащиты. Обозначается цифрой «1».

Уровень 2 — повышенная надёжность против взрыва. Обеспечивает взрывозащиту только при нормальном режиме работы, при отсутствии аварий и повреждений. Обозначается цифрой «2».

Чем ниже номер уровня, тем выше класс защиты. Оборудование уровня 0 — самое надёжное и дорогое, уровень 2 — базовый.

Взрывозащита бывает нескольких видов, каждый из которых обозначается латинской буквой:

Ex d — взрывонепроницаемая оболочка. Локализует взрыв внутри оболочки и предотвращает передачу взрыва в окружающую среду. Корпус прочный, способен выдержать внутренний взрыв и охладить продукты взрыва при выходе через зазоры. Применяется для коммутационной аппаратуры, двигателей, светильников.

Ex e — повышенная безопасность. Исключает возможность возникновения опасных нагревов, искр и дуговых разрядов. Достигается за счёт увеличенных путей утечки, зазоров, усиленной изоляции. Применяется для соединительных коробок, клеммных устройств, асинхронных двигателей.

Ex i — искробезопасная электрическая цепь. Ограничивает энергию электрического разряда и температуру нагрева до безопасного уровня с помощью барьеров искрозащиты. Применяется для контрольно-измерительных приборов, систем автоматики, датчиков.

Ex p — заполнение или продувка оболочки под избыточным давлением. Внутрь корпуса подаётся защитный газ под давлением, который вытесняет опасную среду.

Ex o — масляное заполнение оболочки. Токоведущие части погружены в масло, что исключает контакт с взрывоопасной средой.

Ex q — кварцевое заполнение оболочки. Пространство вокруг токоведущих частей заполнено кварцевым песком.

Ex s — специальный вид взрывозащиты. Определяется особенностями конкретного объекта.

Оборудование может иметь комбинированную защиту, например Ex de — взрывонепроницаемая оболочка в сочетании с повышенной безопасностью.

По области применения взрывозащищённое оборудование делится на две группы:

Группа I — рудничное оборудование. Предназначено для подземных выработок шахт и рудников, опасных по рудничному газу (метану) и/или горючей пыли.

Группа II — оборудование для наземных объектов. Предназначено для внутренней и наружной установки в потенциально взрывоопасных средах, кроме подземных выработок шахт и рудников.

Группа II подразделяется на подгруппы в зависимости от категории взрывоопасности смеси:

• IIA — среда с наименьшей опасностью
• IIB — среда средней опасности
• IIC — наиболее опасная среда (водород, ацетилен)

Важно: оборудование подгруппы IIC подходит для любых газовых сред, включая IIA и IIB. Оборудование IIB подходит для IIA и IIB, но не для IIC. Оборудование IIA — только для IIA.

Температурный класс указывает максимально допустимую температуру поверхности оборудования. Температура поверхности не должна превышать температуру самовоспламенения конкретной взрывоопасной среды, как правило, с запасом не менее 20°C.

Чем выше цифра, тем ниже допустимая температура и тем строже требования. Для водорода с температурой самовоспламенения 500°C достаточен класс Т1. Для сероуглерода с температурой самовоспламенения 95°C необходим класс Т6.

Маркировка взрывозащиты содержит всю ключевую информацию об оборудовании. Рассмотрим пример: 2ExedIIBT3.

2 — уровень взрывозащиты (повышенная надёжность против взрыва)

Ex — знак, указывающий, что оборудование соответствует стандартам на взрывозащищённое электрооборудование

e — вид взрывозащиты (повышенная безопасность)

d — дополнительный вид взрывозащиты (взрывонепроницаемая оболочка)

IIB — подгруппа оборудования (среда средней опасности)

Т3 — температурный класс (максимальная температура поверхности 200°C)

Другой пример — 1ExiaIICT6:

1 — уровень взрывозащиты (взрывобезопасное)

Ex — знак взрывозащищённого исполнения

ia — искробезопасная электрическая цепь

IIC — наиболее опасная среда (подходит для всех газовых сред)

Т6 — максимальная температура поверхности 85°C

Знак «X» в маркировке означает, что на оборудование распространяются специальные условия применения, указанные в приложении к сертификату соответствия. Это могут быть ограничения по монтажу, требования к кабельным вводам, допустимому диапазону температур или периодичности обслуживания. При закупке оборудования со знаком X важно получить от поставщика полный комплект документов.

Маркировка кабельных вводов имеет ту же структуру, но с добавлением буквы U: например, Ex e IIC Gb U означает кабельный ввод, предназначенный для встройки в оборудование уровня Gb.

Взрывозащищённое оборудование востребовано на объектах, где высока вероятность образования взрывоопасных смесей:

Нефтегазовая отрасль. Буровые установки, нефтеперекачивающие станции, резервуарные парки, объекты добычи и подготовки нефти и газа.

Химическая и фармацевтическая промышленность. Производства, где обращаются горючие газы, пары и легковоспламеняющиеся жидкости.

Угольная промышленность. Подземные выработки шахт и рудников, опасные по метану и угольной пыли.

Металлургия и горнорудная промышленность. Обогатительные комбинаты, предприятия по переработке сырья.

Энергетика. Объекты, связанные с хранением и использованием горючих веществ.

Предприятия оборонного комплекса. Производства со специфическими условиями.

Типы оборудования: взрывозащищённые датчики (освещённости, движения), камеры видеонаблюдения, магнитные выключатели, осветительное оборудование, шкафы управления и сигнализации, коммутационное оборудование, клеммные коробки.
