Сборка электрощита под ключ: от технического задания до готового изделия

Содержание статьи

  1. Что означает «сборка под ключ» и почему это выгодно
  2. Этап 1: Техническое задание и сбор исходных данных
  3. Этап 2: Проектирование и 3D-моделирование
  4. Этап 3: Закупка комплектующих и входной контроль
  5. Этап 4: Сборка и монтаж оборудования
  6. Этап 5: Контроль качества и испытания
  7. Этап 6: Упаковка и отгрузка
  8. Условия поставки от компании ВЭСК

Что означает «сборка под ключ» и почему это выгодно

Заказать сборку электрощита «под ключ» — значит получить готовое изделие, которое остаётся только установить на объекте и подключить. Профессиональный производитель берёт на себя весь цикл: от обсуждения технического задания до испытаний и отгрузки. Такой подход исключает ошибки, которые часто возникают при самостоятельной сборке «на коленке».

Почему заказ готового щита выгоднее самостоятельной сборки
Параметр Самостоятельная сборка Сборка под ключ
Время монтажа 4–6 часов 1,5–2 часа
Риск ошибки Высокий (особенно у новичков) Минимальный (схема + сборка проверены)
Сдача объекта Часто требует доработок Принимают с первого раза
Гарантия Только на комплектующие На изделие в сборе

По статистике некоторых производителей, до 73% возвратов и доработок связаны с ошибками на этапе компоновки: недостаток места под DIN-рейку, перекос корпуса, отсутствие заглушек и маркировки. Готовый щит избавляет от этих проблем: все элементы уже подобраны, смонтированы и проверены.

Этап 1: Техническое задание и сбор исходных данных

Работа начинается с обсуждения технического задания (ТЗ). Заказчик может прийти уже с готовым проектом или схемой, а может просто описать задачу — какой объект, какая нагрузка, какие требования.

Что уточняется на этом этапе

  • Мощность объекта — суммарная и по отдельным секциям
  • Количество вводов — один, два или с автоматическим вводом резерва (АВР)
  • Категория надёжности — I, II или III (от этого зависит схема резервирования)
  • Тип аппаратов — рубильники, автоматы, контакторы
  • Предпочтительные бренды — ABB, Schneider Electric, IEK, EKF и другие
  • Наличие учёта — требуется ли коммерческий счётчик
  • Условия эксплуатации — помещение, улица, влажность, степень защиты IP

Инженер проверяет совместимость оборудования: поместится ли выбранный аппарат в корпус, можно ли посадить наконечник в клеммник, хватит ли места внутри шкафа. Если в проекте заложены ошибки, их обнаруживают на стадии расчёта, а не во время сборки, когда исправлять уже поздно.

Важный нюанс: расчёт модулей

Количество модулей в щите рассчитывается заранее. Например:

  • Однополюсный автомат — 1 модуль
  • Двухполюсный автомат — 2 модуля
  • Трёхполюсный автомат — 3 модуля
  • Однофазное УЗО — 2 модуля
  • Электросчётчик — 6–8 модулей

Всегда закладывают резерв 15–20% свободных модулей — на случай, если в будущем потребуется добавить новые линии.

Этап 2: Проектирование и 3D-моделирование

На основе утверждённого ТЗ конструкторы разрабатывают 3D-модель будущего щита. Программы (SolidWorks, Компас) позволяют увидеть изделие со всех сторон, проверить совместимость аппаратов и проложить шины.

Что проверяется на 3D-моделировании

  • Расстояние между фазами для исключения дугового пробоя
  • Сечение шин и допустимые токи
  • Место для ввода кабелей (сверху или снизу)
  • Заземление корпуса и дверей
  • Вентиляционные решётки (при естественном охлаждении)

После моделирования программа автоматически генерирует чертежи для лазерной резки и гибки металла — это исключает ошибки «человеческого фактора».

Этап 3: Закупка комплектующих и входной контроль

После согласования схемы и утверждения бюджета начинается закупка комплектующих. На этом этапе важно:

  • Не превысить бюджет проекта
  • Уложиться в сроки поставки
  • Отслеживать, чтобы заказ «не пропал» у поставщика

Входной контроль — критически важный этап

Все поступившие материалы и оборудование проходят проверку:

  • Сверяется артикул и количество
  • Проводится визуальный осмотр на предмет дефектов

Этап 4: Сборка и монтаж оборудования

Самый ответственный этап. Электрики-сборщики выполняют монтаж аппаратуры и внутреннюю расключку.

Что входит в сборку

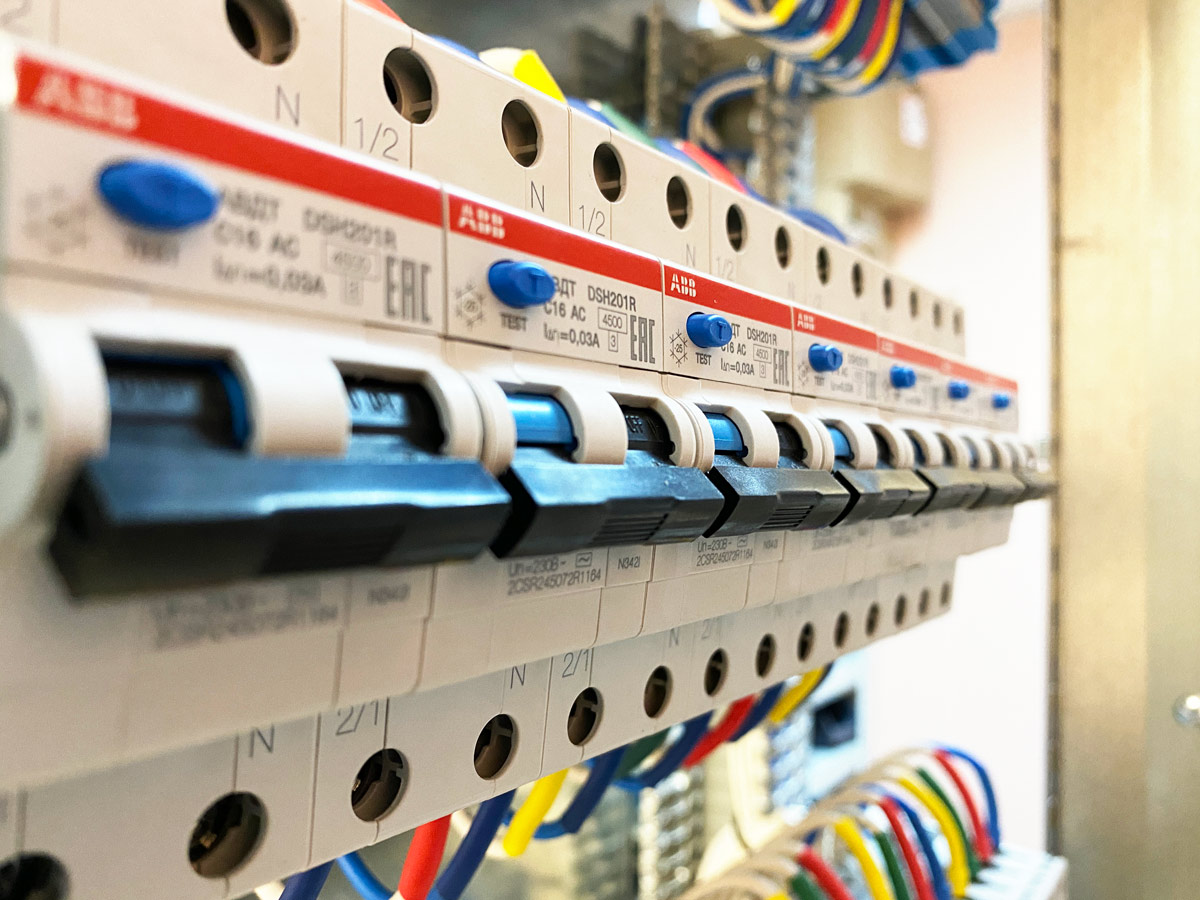

  1. Монтаж аппаратов — установка DIN-реек, крепление автоматов, контакторов, реле, УЗИП, трансформаторов тока и счётчиков
  2. Монтаж шин — главных, нулевых и заземляющих (N, PE)
  3. Расключка проводов — прокладка проводов в кабель-каналах или жгутах

Технические правила, которые соблюдают профессионалы

Цветовая маркировка жил — строго по ГОСТ Р 50462-2009:

  • Защитный проводник PE — только жёлто-зелёный
  • Рабочий ноль N — голубой (синий)
  • Фаза L — коричневый (в трёхфазной сети L1/L2/L3 — коричневый, чёрный, серый)

Опрессовка наконечников — гибкую многопроволочную жилу нельзя заводить в винтовой зажим «как есть». Без оконцевания контакт ослабевает, греется и искрит. Концы опрессовывают наконечниками НШВИ (под одиночную жилу) или НШВИ2 (под две жилы).

Контроль момента затяжки — контакты затягивают тарированным (динамометрическим) инструментом. Недотяжка даёт греющийся контакт, перетяжка срывает резьбу и деформирует корпус аппарата. На корпусе модульного аппарата производитель обычно указывает свой момент затяжки — он первичен; типовой диапазон для автоматов и УЗО — 2–3,5 Н·м.

Этап 5: Контроль качества и испытания

Готовый щит проходит обязательные испытания, чтобы убедиться в его работоспособности и безопасности.

Что проверяется на ОТК

  • Визуальный осмотр — качество монтажа, маркировка, соответствие схеме
  • Проверка изоляции — мегаомметром измеряют сопротивление изоляции между фазами и относительно земли
  • Проверка аппаратуры — срабатывание автоматов, УЗО, контакторов под напряжением
  • Проверка затяжки контактов — выборочный контроль динамометрическим ключом
  • Сверка со схемой — соответствие монтажа проектной документации

По результатам испытаний составляется протокол, который передаётся заказчику вместе с изделием. При необходимости (для объектов, которые проверяет Ростехнадзор) этот протокол становится частью сдаточной документации.

Этап 6: Упаковка и отгрузка

После успешного прохождения испытаний щит упаковывают для транспортировки. Для металлических корпусов используется плотная стрейч-плёнка и защита углов, для пластиковых — дополнительная картонная упаковка. К изделию прилагается комплект документов:

  • Схема электрическая принципиальная
  • Паспорт на изделие
  • Протоколы испытаний
  • Сертификаты на комплектующие

Условия поставки от компании ВЭСК

Компания ООО «ВЭСК» предлагает услуги по сборке электрощитов под ключ: от разработки технического задания до готового изделия с полным пакетом документов.

О нас:

  • 15+ лет в B2B-поставках. За годы работы выстроили систему комплектации объектов различной сложности. Понимаем специфику вашего проекта, обеспечиваем комплексное закрытие всей заявки, несём ответственность за сроки и взятые на себя обязательства.

  • Нам доверяет оборонная промышленность. Мы — официальный поставщик для предприятий оборонного комплекса. Это особая планка надёжности, качества и строгого соблюдения обязательств.

  • Персональный инженер-консультант. Ваш менеджер — технически грамотный специалист. Он разбирается в электрике, проверит спецификацию, просчитает проект и поможет избежать ошибок и лишних затрат. Вы получаете не просто обработку заявки, а персональное инженерное сопровождение на всём этапе закупки.
Отправьте заявку на расчёт поставки под ваш объект на электронную почту zakup@rtk35.ru. Наш специалист подготовит коммерческое предложение и свяжется с вами для уточнения деталей.
