Частотные преобразователи: зачем нужны, как работают и как выбрать

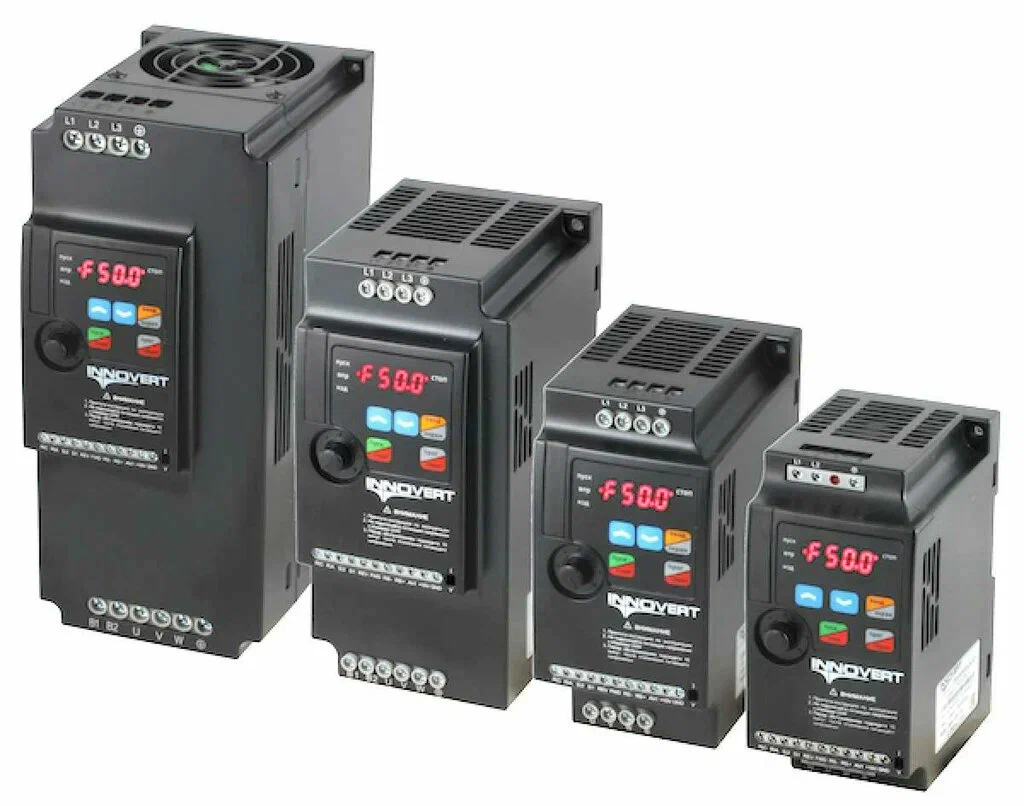

Частотный преобразователь (ЧП, частотник, инвертор) — это устройство, которое управляет скоростью вращения асинхронного электродвигателя, изменяя частоту и амплитуду питающего напряжения.

Зачем он нужен:

• Плавный пуск двигателя — без рывков и ударных нагрузок на механизм. Пусковой ток снижается с 5–7 номиналов до 1,5–2, что разгружает сеть и защищает двигатель.
• Регулировка скорости — можно задать любую частоту вращения в диапазоне, а не только номинальную. Это критично для насосов, вентиляторов, конвейеров, станков.
• Экономия электроэнергии — для насосов и вентиляторов снижение скорости на 20% даёт экономию мощности почти на 50% (по закону кубической зависимости).
• Защита двигателя — частотник контролирует ток, температуру, перегрузку, обрыв фазы и защищает двигатель от аварийных режимов.

Простыми словами: частотный преобразователь — это «мозг» для двигателя, который позволяет управлять им точно и безопасно, а не просто включать и выключать.

Принцип работы основан на двойном преобразовании энергии. Упрощённо схема выглядит так:

1. Выпрямитель — входное переменное напряжение 380 В (или 220 В) преобразуется в постоянное.
2. Промежуточный контур — постоянное напряжение сглаживается конденсаторами.
3. Инвертор — из постоянного напряжения снова формируется переменное, но уже с заданной частотой и амплитудой. За это отвечают быстродействующие IGBT-транзисторы, которые коммутируются с высокой частотой (ШИМ-модуляция).
4. Блок управления — микропроцессор контролирует работу инвертора, обрабатывает сигналы датчиков и команд с пульта.

Результат: на выходе получается переменное напряжение с регулируемой частотой (обычно от 0,5 до 400 Гц и выше). Меняя частоту, мы меняем скорость вращения двигателя: частота тока определяет синхронную скорость магнитного поля, за которым следует ротор.

Частотные преобразователи используются практически везде, где есть асинхронный двигатель и требуется регулировка:

Насосные станции. Поддержание постоянного давления в системе водоснабжения, регулировка производительности, защита от гидроударов.

Вентиляционные установки. Регулировка воздухообмена по датчикам CO₂ или температуры, экономия энергии в системах приточно-вытяжной вентиляции.

Конвейеры и транспортёры. Плавный пуск, регулировка скорости подачи, синхронизация нескольких участков.

Станки и обрабатывающее оборудование. Управление скоростью подачи, точная регулировка шпинделя.

Компрессоры и холодильные установки. Поддержание заданного давления, плавный пуск, энергосбережение.

Краны и подъёмные механизмы. Плавное торможение, точная позиция, снижение динамических нагрузок.

Промышленные мешалки, экструдеры, центрифуги. Регулировка скорости технологического процесса.

Объекты ЖКХ и энергетики. Насосы отопления, дымососы, дутьевые вентиляторы.

Современный частотный преобразователь — это не просто регулятор скорости, а многофункциональный контроллер:

• ПИД-регулирование — автоматическое поддержание параметра (давления, температуры, расхода) без внешнего контроллера.
• Встроенные ПЛК-функции — логика работы без дополнительного программируемого контроллера.
• Защиты — от перегрузки, перегрева, обрыва фазы, замыкания на землю, перенапряжения.
• Функции энергосбережения — автоматическое снижение скорости при малой нагрузке.
• Связь — Modbus, Profibus, Ethernet, CAN — для интеграции в АСУ ТП.
• Векторное управление без датчика — точное управление моментом на низких скоростях.
• Режим «Сон»/«Пробуждение» — автоматический пуск и остановка по датчику.
• Встроенный EMC-фильтр — снижение помех в сеть.

Выбор ЧП начинается с параметров двигателя и условий эксплуатации.

Мощность и ток двигателя

Главное правило: номинальный ток преобразователя должен быть не меньше номинального тока двигателя. Если двигатель работает в тяжёлых условиях (высокий момент, частые перегрузки) — берут ЧП с запасом по току на 10–20%.

Мощность ЧП обычно подбирается по мощности двигателя, но для тяжёлых пусков (например, мешалки, дробилки) — с запасом на ступень выше.

Тип нагрузки

Напряжение и число фаз

• Однофазные 220 В — для двигателей до 2,2–3 кВт в бытовых и малых коммерческих задачах.
• Трёхфазные 380 В — основной вариант для промышленности.
• Трёхфазные 660 В — для мощных промышленных установок.

Тип управления

• Скалярное (U/f) — простое, надёжное, для насосов, вентиляторов, простых механизмов.
• Векторное без датчика — точное управление моментом на низких скоростях, для кранов, станков, экструдеров.
• Векторное с датчиком (энкодером) — максимальная точность, для высокоточных задач.

Условия эксплуатации

• Температура окружающей среды — стандарт 40°C, для горячих цехов — до 50–60°C.
• Влажность и пыль — степень защиты IP20 (в шкафу) или IP54/IP65 (на улице).
• Высота над уровнем моря — свыше 1000 м требует снижения нагрузки.
• Агрессивные среды — специальные исполнения.

Дополнительные функции

• Встроенный EMC-фильтр (снижение помех)
• Дроссель звена постоянного тока (для больших мощностей)
• Тормозной прерыватель и резистор (для быстрого торможения)
• Сетевой дроссель (для защиты от искажений в сети)
• ПИД-регулятор
• Встроенный ПЛК

Интерфейсы и связь

Для интеграции в систему управления: RS-485 (Modbus), Profibus, Profinet, Ethernet/IP, CANopen.

Длина кабеля до двигателя

При большой длине (более 30–50 м) между ЧП и двигателем возникают перенапряжения на изоляции. В таких случаях нужны выходные дроссели или фильтры, а иногда — экранированный кабель с заземлением экрана с двух сторон.

Практический совет: для большинства задач (насосы, вентиляторы, конвейеры) достаточно векторного управления без датчика. Для точного позиционирования (станки, роботы) нужен энкодер и векторное управление с датчиком.

Ошибка 1. Выбор ЧП «впритык» по мощности. При тяжёлом пуске или частых перегрузках ЧП будет уходить в защиту. Нужен запас 20–30%.

Ошибка 2. Игнорирование длины кабеля. При длине более 30–50 м между ЧП и двигателем требуется выходной дроссель или фильтр.

Ошибка 3. Установка ЧП в шкафу без вентиляции. Частотники греются. При установке в закрытый шкаф нужна принудительная вентиляция или кондиционирование.

Ошибка 4. Экономия на EMC-фильтре. Без фильтра ЧП создаёт помехи в сеть, что влияет на другое оборудование.

Ошибка 5. Неверный выбор скалярного управления для крана. На низких скоростях скалярное управление не даёт нужного момента — груз может «поплыть».

Ошибка 6. Игнорирование высоты над уровнем моря. Выше 1000 м ЧП теряет мощность из-за снижения плотности воздуха для охлаждения.
