Что такое УЗО и зачем оно нужно
УЗО (устройство защитного отключения) — это прибор, который защищает человека от поражения электрическим током и предотвращает пожары из-за утечек тока.
Как это работает: УЗО постоянно сравнивает ток, который «ушёл» в линию по фазному проводу, с током, который «вернулся» по нулевому . Если возникает разница (дифференциал) — значит, ток нашёл другой путь: утёк на землю, возможно, через тело человека. В этот момент УЗО мгновенно разрывает цепь — за 20–40 миллисекунд.
Важно понимать: УЗО не защищает от короткого замыкания и перегрузок. Поэтому оно всегда устанавливается в паре с автоматическим выключателем, который берёт на себя защиту от сверхтоков.
Где применяется:
Как это работает: УЗО постоянно сравнивает ток, который «ушёл» в линию по фазному проводу, с током, который «вернулся» по нулевому . Если возникает разница (дифференциал) — значит, ток нашёл другой путь: утёк на землю, возможно, через тело человека. В этот момент УЗО мгновенно разрывает цепь — за 20–40 миллисекунд.
Важно понимать: УЗО не защищает от короткого замыкания и перегрузок. Поэтому оно всегда устанавливается в паре с автоматическим выключателем, который берёт на себя защиту от сверхтоков.
Где применяется:
- В жилых домах и квартирах — для защиты людей и проводки
- На промышленных объектах — для защиты оборудования и персонала
- В помещениях с повышенной влажностью (ванные, кухни) — обязательно.
Что такое дифавтомат (АВДТ) и чем он отличается
Дифавтомат (или АВДТ — автоматический выключатель дифференциального тока) — это комбинированное устройство, которое объединяет в одном корпусе функции УЗО и автоматического выключателя.
Что умеет дифавтомат:
Что умеет дифавтомат:
Простыми словами: дифавтомат — это «два в одном». Вам не нужно ставить два прибора и соединять их перемычками — достаточно одного модуля.
Сравнительная таблица: УЗО + автомат vs дифавтомат
Когда ставить УЗО + автомат, а когда — дифавтомат
Однозначного ответа «всегда ставьте Х» не существует — выбор зависит от конкретной ситуации.
Когда выбирать УЗО + автомат
Когда выбирать дифавтомат
Примеры для быстрого выбора
Когда выбирать УЗО + автомат
- Бюджет ограничен. Связка УЗО + автомат обходится дешевле, чем дифавтомат с теми же характеристиками.
- Много линий (групп). Можно поставить одно УЗО на несколько автоматов — экономия места и денег.
- Важна диагностика. Если отключился автомат — ищите перегрузку или КЗ. Если УЗО — ищите утечку. С дифавтоматом причина не всегда очевидна.
- Уже есть автомат в щитке. Проще добавить УЗО, чем менять всё на дифавтоматы.
Когда выбирать дифавтомат
- Мало места в щитке. Дифавтомат занимает 2 модуля вместо 3 у связки.
- Новый щиток с нуля. Проще смонтировать сразу дифавтоматы.
- Одна-две линии. Для отдельной розеточной группы, стиральной машины, бойлера или кондиционера — дифавтомат удобнее.
- Снижение количества соединений. Меньше контактов — меньше вероятность ошибок монтажа и перегрева.
Примеры для быстрого выбора
Как выбрать номинал и тип (АС, А, B)
Номинальный ток
Номинал УЗО или дифавтомата должен быть на одну ступень выше, чем номинал автоматического выключателя
Номинал УЗО или дифавтомата должен быть на одну ступень выше, чем номинал автоматического выключателя
Почему: при перегрузке автомат отключается с небольшой задержкой. Пока он не сработал, через УЗО может протекать ток выше его номинала — устройство перегревается и выходит из строя.
Ток утечки (дифференциальный ток)
Тип УЗО по роду тока
Важно: для современной бытовой техники (стиральные машины, кондиционеры, зарядные блоки) рекомендуется тип А.
Отключающая способность
Для городских квартир достаточно УЗО с током короткого замыкания 6 000 А. Для объектов с мощным оборудованием — от 10 000 А .

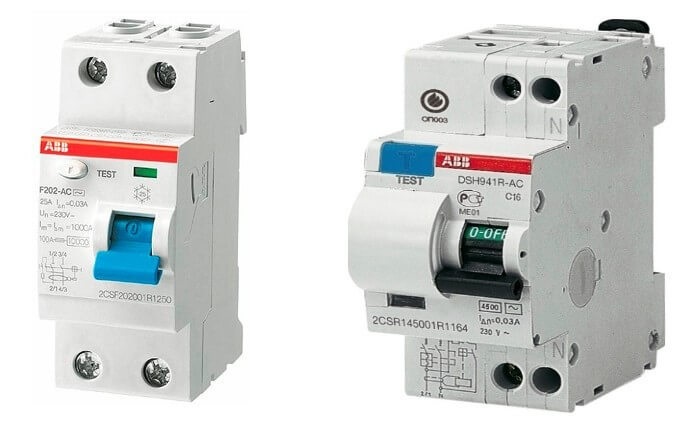

Как отличить УЗО от дифавтомата по внешнему виду
УЗО и дифавтомат внешне очень похожи. Главные отличия — на лицевой панели.
Запоминалка: видите букву перед амперами (С16) — это дифавтомат. Видите только цифры (16А) — это УЗО.
Электромеханические или электронные: в чём разница
Среди УЗО и дифавтоматов есть два типа — электромеханические и электронные. Разница принципиальная.
Как отличить электронное УЗО от электромеханического
Самый надёжный способ: посмотреть на схему на корпусе.
- Электромеханическое: на схеме изображены только дифференциальный трансформатор (кружок) и реле (квадратик с чертой)
- Электронное: на схеме есть треугольник — обозначение электронного усилителя
Что выбрать
- Для большинства бытовых задач — электромеханическое УЗО или дифавтомат. Это надёжное и проверенное решение.
- Если нужны дополнительные функции (защита от перенапряжения, тип B для электромобилей) — выбирайте качественное электронное устройство от проверенного производителя (Schneider Electric, ABB, Legrand).
Типичные ошибки при выборе и установке
