Соединительная продукция: наконечники, клеммы, разъёмы

Соединительная продукция — это обширная категория электротехнических изделий, предназначенных для надёжного и безопасного соединения проводов и кабелей между собой, а также для подключения их к оборудованию, шинам, аппаратам защиты и управления.

Зачем она нужна:

• Для многожильных (гибких) кабелей — собирает тонкие жилки в единый монолит. Без наконечника жилки рассыпаются, винт при затяжке перерезает их, и контакт становится ненадёжным. Со временем место нагревается и отгорает.
• Для подключения к оборудованию — обеспечивает надёжный болтовой или винтовой контакт с щитками, двигателями, трансформаторами и другими устройствами.
• Для организации аккуратной проводки — клеммные колодки позволяют структурировать и маркировать линии, что упрощает обслуживание и ремонт.

Наконечники делятся на несколько основных типов в зависимости от конструкции и назначения.

2.1 Кольцевые наконечники (ТМЛ, DT, SC)

Трубчатая медная гильза с плоской лопаткой и отверстием для болта. Самый распространённый тип для силовых кабелей. Обжимается пресс-клещами.

Расшифровка маркировки ТМЛ:

• Т — трубчатый (из цельной трубы)
• М — медный
• Л — лужёный (покрыт оловом для защиты от окисления)

Формат типоразмера: например, ТМЛ 16-8-6:

• Первое число (16) — сечение жилы, мм²
• Второе число (8) — диаметр отверстия под болт, мм
• Третье число (6) — внутренний диаметр хвостовика, мм

Родственные типы:

2.2 Втулочные наконечники (НШВИ, НШВ)

Медная трубка с изолированным цветным манжетом. Обжимаются на конце гибкого провода и вставляются в зажимную клемму автоматов и устройств в щитке. Сечение — от 0,5 до 16 мм².

Как читать маркировку: например, НШВИ 2,5-12 — сечение 2,5 мм², длина трубки 12 мм. Цвет манжета по стандарту: красный — 1,5 мм², синий — 2,5 мм², жёлтый — 6 мм².

НШВИ 2×2,5 — спаренный наконечник для подключения двух проводов 2,5 мм² в одну клемму.

2.3 Вилочные наконечники (RV)

С U-образным контактом. Удобны для подключения к винтовым клеммам: можно не снимать винт полностью, а только ослабить и зафиксировать. Используются в слаботочных цепях, автоматике, сигнализациях.

2.4 Штырьевые наконечники (DIN, pin)

Трубка с круглым штырём. Вставляются в клеммы типа Phoenix, Wago, реле, ПЛК. Более компактны, чем НШВИ.

2.5 Медно-алюминиевые наконечники (DTL, ГАМ)

Переходные наконечники: одна сторона под алюминиевый кабель, другая — медный контакт для подключения к оборудованию. Используются, когда нужно соединить алюминиевый ввод с медной шиной. Прямое соединение меди и алюминия недопустимо из-за гальванической коррозии.

Клеммная колодка — это модульный разъём, который надёжно соединяет два или более электрических провода. Это обеспечивает безопасный, организованный и надёжный способ управления электрической проводкой.

3.1 По способу закрепления провода

Винтовые клеммы — наиболее распространённый тип. Провод зажимается винтом, который прижимает проводник к металлической пластине. Надёжны, но требуют осторожности — перетяжка может повредить провод.

Пружинные клеммы — провод фиксируется подпружиненным зажимом. Отличаются большей функциональной гибкостью и скоростью монтажа. Популярны в системах быстрого монтажа.

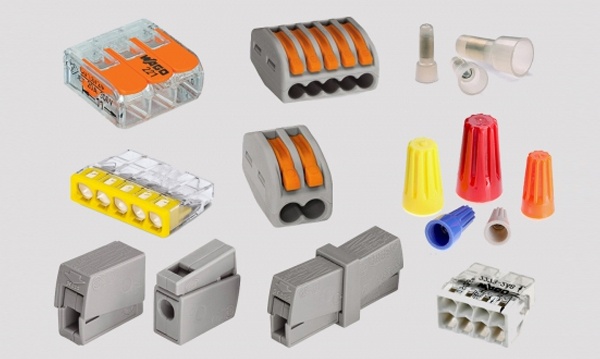

Безвинтовые клеммы — быстрое соединение без инструмента (например, WAGO). Надёжны для многожильных проводов, удобны при частых переподключениях.

Push-In клеммы — вставной зажим, провод просто вставляется до упора.

3.2 По конструкции (уровни)

Клеммные блоки классифицируются по количеству уровней в одном модульном корпусе:

Одноуровневые — один входной и один выходной контакт. Самая простая и распространённая конструкция. Используются для базовых схем.

Двухуровневые — два сложенных слоя клемм в одном корпусе. Эффективно удваивают ёмкость подключения без дополнительного места на DIN-рейке.

Трехуровневые — три вертикальных слоя. Используются в системах высокой плотности проводки, где пространство критично.

3.3 По назначению

Барьерные клеммные колодки — с приподнятыми стенками между клеммами для дополнительной безопасности.

Клеммы на DIN-рейку — стандарт для промышленных щитов. Изолирующий материал — нейлон 66, огнестойкий и эластичный.

Интерфейсные модули — для соединения с модульными разъёмами, реле и твердотельными модулями.

Соединительные гильзы — полые трубки, в которые с двух сторон помещаются соединяемые проводники без изоляции, с последующим обжатием или пайкой. Применяются для стыковки проводов в распределительных коробках и муфтах.

Болтовые соединители (срывные) — гильзы со срывными болтами. Позволяют соединять алюминиевые проводники между собой с помощью гаечных ключей, не используя инструмент для опрессовки. Внутренняя поверхность покрыта специальной пастой, увеличивающей проводимость. Применяются для соединения проводов СИП.

Муфты соединительные и концевые — для соединения или оконцевания кабелей с различными типами изоляции. Маркируются буквенно-цифровым кодом: J — соединительная, T — концевая, GEL — с гелевым наполнением.

5.1 Главное правило

Сечение наконечника = сечение кабеля.

Если кабель ВВГ 3×4 — нужен наконечник DT-4 или ТМЛ 4. Если ВВГ 3×16 — DT-16.

Для НШВИ — то же самое. Если провод 2,5 мм² — НШВИ-2,5. Для двух проводов в одну клемму — НШВИ 2×2,5.

5.2 Выбор диаметра болта для кольцевых наконечников

Подбирается под конкретное место подключения. В щитках чаще всего M6 или M8 — соответственно наконечники с отверстием 6,4 или 8,4 мм.

Типичное соответствие сечения и крепежа:

5.3 Для гибких и жёстких жил

ТМЛ по ГОСТ рассчитаны на гибкие медные жилы 5-го и 6-го классов гибкости. Для жёстких жил 1-2 классов внутренний диаметр хвостовика подбирают по отдельной таблице.

6.1 Опрессовка

Основной способ для силовых кабельных наконечников и гильз. Требует специального инструмента — пресс-клещей или гидравлического пресса. Обеспечивает максимальную механическую и электрическую прочность соединения. Для медных наконечников — стандарт по ГОСТ 7386-80.

6.2 Пайка

Используется для соединения гильз в слаботочных цепях и в случаях, когда опрессовка невозможна. Менее распространена в силовых сетях.

6.3 Винтовой зажим

Стандарт для клеммных колодок и подключения к автоматам и устройствам. Надёжен, позволяет быстро монтировать и демонтировать. Важно не перетягивать, чтобы не повредить провод.

6.4 Пружинные и push-in зажимы

Быстрый монтаж без инструмента. Популярны в системах автоматизации и распределительных коробках.
