Кабеленесущие системы: виды и как выбрать

Содержание статьи

  1. Что такое кабеленесущие системы и зачем они нужны
  2. Основные виды кабеленесущих систем
  3. Критерии выбора КНС: на что обратить внимание
  4. Материалы и защитные покрытия
  5. Условия эксплуатации и классы защиты
  6. Как рассчитать нагрузку и заполняемость
  7. Условия поставки от компании ВЭСК

Что такое кабеленесущие системы и зачем они нужны

Кабеленесущие системы (КНС) — это специализированные конструкции, предназначенные для безопасного и упорядоченного размещения кабелей и проводов . Они принимают на себя механические нагрузки и защищают кабели от повреждений.

С их помощью можно организовать инженерные магистрали различного назначения: электросети, сигнализационные, телефонные линии, интернет и телевизионные сети . КНС существенно упрощают монтаж кабелей, позволяют надёжно и быстро выполнить прокладку кабельных линий на любых поверхностях: стены, пол, потолок.
Основные функции кабеленесущих систем

  • Защита кабеля от механических повреждений — предотвращает удары, вибрации, воздействие влаги и пыли
  • Защита людей от контакта с проводами и электротравм — исключает прямой контакт с элементами кабельной проводки
  • Фиксация коммутаций в правильном положении — обеспечивает аккуратное и организованное расположение кабелей
  • Защита оболочки кабелей от возгорания и оплавления — КНС выполнены из негорючих или трудногорючих материалов
  • Обеспечение удобства обслуживания и ремонта — позволяет быстро и безопасно монтировать и демонтировать кабели без нарушения целостности сети

Государственные строительные нормы и правила (СНиП) устанавливают жёсткие требования к обустройству кабельных линий. Их допускается выполнять исключительно внутри кабельных каналов и лотков.

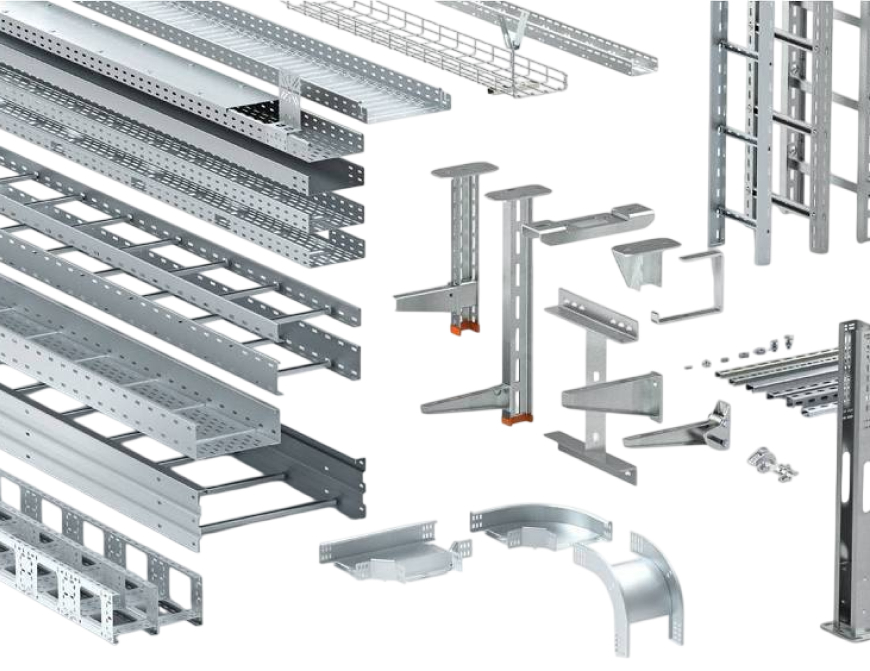

Основные виды кабеленесущих систем

Кабельные лотки

Самые популярные и универсальные кабеленесущие системы . Представляют собой П-образную конструкцию, в которую укладываются кабели и провода .

По типу конструкции лотки делятся на:
Тип лотка Особенности Применение
Листовые (перфорированные и неперфорированные) Универсальны, устойчивы к коррозии, перфорированные обеспечивают вентиляцию Прокладка любых типов кабеля в разнообразных условиях
Лестничные Усиленная несущая способность, естественная терморегуляция Силовой кабель, провода с большим поперечным сечением
Проволочные Лёгкие, из стальных оцинкованных прутьев, минимальное количество аксессуаров Слаботочные системы, телекоммуникации, автоматика

Кабельные каналы (кабель-каналы)

Меньшие по размеру конструкции, предназначенные для укладки кабелей в помещениях . Позволяют аккуратно организовать кабельные линии и используются для эстетичного размещения проводов внутри помещений.

Электротехнические трубы

Имеют круглое сечение. Кабель в них не закладывается, а протягивается.
Вид труб Особенности
Гофрированные трубы Самый бюджетный и популярный вариант. Легко изгибаются, подходят для скрытой прокладки в несущих негорючих основаниях и для открытой прокладки
Жесткие пластиковые и металлические трубы Негорючесть и повышенная прочность. Не сгибаются, требуют использования аксессуаров, что увеличивает время монтажа

Профили и каркасы

Используются для создания устоев и опор для кабелей.

Подвесные системы

Служат для подвешивания кабелей на высоте, в основном в производственных помещениях или складах.

Крепёжные скобы и хомуты

Самый простой вариант монтажа для организации кабельных сетей внутри строений.

Критерии выбора КНС: на что обратить внимание

При выборе кабеленесущей системы необходимо учитывать следующие параметры:

Тип прокладки кабеля

  • Скрытая прокладка — гофрированные трубы, кабель-каналы в стенах, полу, потолке
  • Открытая прокладка — лотки, короба, кабельные каналы на поверхности

Назначение и тип кабеля

  • Силовые кабели — лестничные лотки, металлические короба с высокой несущей способностью
  • Слаботочные системы — проволочные лотки, пластиковые каналы
  • Оптоволокно — специальные оптические каналы

Нагрузка, которую должна выдерживать кабельная трасса

Безопасная рабочая нагрузка (БРН) — самый важный параметр при проектировании. Недооценка нагрузки — самая частая причина деформаций и аварий.

  • Для слаботочных сетей достаточно лёгких перфорированных лотков
  • Для тяжёлых силовых линий используют лестничные лотки повышенной прочности
  • Рекомендуемый коэффициент запаса прочности — не менее 1,5

Условия монтажа и эксплуатации

  • Температура, влажность, запылённость
  • Воздействие УФ-лучей, химических веществ, солей
  • Наличие агрессивной среды

Требования по пожарной безопасности

  • Негорючесть материалов
  • Огнестойкость и самозатухание
  • Соответствие нормам ПУЭ и ГОСТ

Потребность в разделении кабельных линий и экранировании

Для информационных и телекоммуникационных систем подходят модели с перегородками и крышками. Для силовых кабелей — открытые конструкции, обеспечивающие хорошую вентиляцию.

Материалы и защитные покрытия

Выбор материала и защитного покрытия напрямую зависит от условий эксплуатации.
Материал / Покрытие Обозначение Условия применения
Оцинковка по методу Сендзимира PG, FS Внутри помещений, лёгкие климатические условия (классы С1–С2)
Горячее цинкование HDG, FT Открытый воздух, агрессивные среды, влажные и пыльные помещения (классы С3–С4)
Нержавеющая сталь AISI 316L HST Особо тяжёлые условия, химическая, нефтегазовая, пищевая промышленность (классы C5I–C5M)
Гальванизированный элемент EG Лёгкие условия (классы С1–С2)
Пластик (ПВХ, полимеры) — Внутри помещений, коррозионно-опасные среды, требования пониженной пожарной опасности

Важно: Металлические лотки из оцинкованной или нержавеющей стали надёжны и устойчивы к износу, поэтому могут применяться в агрессивных коррозийных средах, при низких или высоких температурах, повышенной влажности.

Условия эксплуатации и классы защиты

В зависимости от места прокладки кабельной трассы КНС делятся на три группы:

Для прокладки в помещении

  • На первое место выходит фактор пожарной безопасности
  • Предпочтительнее использовать огнестойкие кабельные линии
  • Подходят лёгкие перфорированные лотки из оцинкованной стали или пластика

Для прокладки на открытом воздухе

  • Учитываются условия окружающей среды: влажность, перепады температур, запылённость
  • Требуется защита от УФ-лучей и коррозии
  • Используются лотки с горячим цинкованием (HDG) или из нержавеющей стали

Для прокладки в земле

  • Достаточно прочные, чтобы выдержать давление грунта
  • Достаточно эластичные, чтобы избежать повреждения целостности изолированной среды
  • Используются противопожарные подземные короба из керамики и бетона для линий высокого напряжения

Как рассчитать нагрузку и заполняемость

Для правильного выбора кабеленесущей системы необходимо рассчитать два ключевых параметра:

Заполняемость лотка

  • Диаметр кабеля не должен превышать высоту боковой стенки кабельного лотка
  • Рекомендуемый запас объёма заполняемости — минимум 40% на случай возможных изменений в будущем
  • Для лотков допустимая заполняемость — не более 40%, для труб — не более 35%

Нагрузка на кабеленесущую систему

Для точного расчёта нагрузки требуется учесть все воздействующие на трассу факторы:

  • Суммарная нагрузка от веса кабелей и проводов
  • Удельный вес лотков
  • Удельный вес снега (для наружной прокладки)
  • Ветровая нагрузка
  • Расстояние между опорами

Рекомендуемый коэффициент запаса прочности — не менее 1,5. Шаг крепления должен составлять не более 1,5–3,0 м в зависимости от сечения и нагрузки.
