Комплектные трансформаторные подстанции (КТП): что это и где применяются

Комплектная трансформаторная подстанция (КТП) — это электротехническое устройство, предназначенное для приёма, преобразования и распределения электрической энергии. Простыми словами: КТП принимает высокое напряжение от ЛЭП (6–10 кВ), понижает его до 380/220 В и распределяет по потребителям.

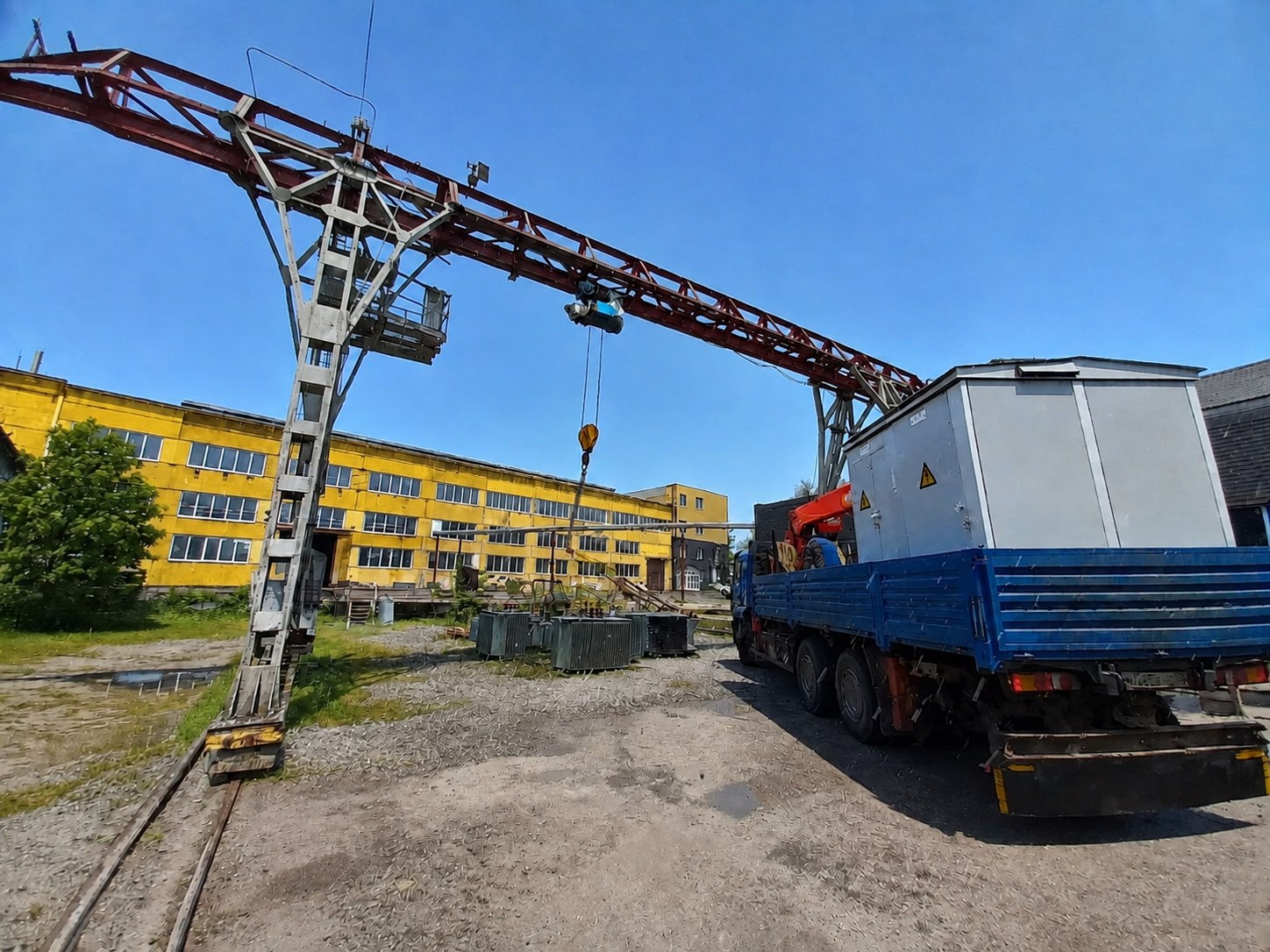

КТП — это заводское изделие, которое поставляется полностью готовым к эксплуатации или собранным из готовых блоков. В отличие от традиционных подстанций, которые строятся «с нуля» на объекте, КТП монтируются быстрее, занимают меньше места и обходятся дешевле — примерно в 2–3 раза ниже, чем обычные трансформаторные станции.

Основные функции КТП:

• Приём электроэнергии от высоковольтных линий
• Понижение напряжения до уровня, необходимого для потребителей (380/220 В)
• Распределение электроэнергии по сетям низкого напряжения
• Повышение надёжности и качества электроснабжения
• Быстрое развёртывание и ввод в эксплуатацию новых объектов

КТП — это комплекс взаимосвязанного электрооборудования, размещённого в одном или нескольких блок-модулях. В базовую комплектацию входят:

• Силовой трансформатор — главный элемент, который понижает напряжение. Может быть масляным или сухим.
• Распределительное устройство высокого напряжения (РУВН) — принимает электроэнергию от ЛЭП (6–10 кВ), включает выключатели, разъединители, предохранители, разрядники.
• Распределительное устройство низкого напряжения (РУНН) — распределяет пониженное напряжение (0,4 кВ) по потребителям, оснащается автоматическими выключателями или рубильниками с предохранителями.
• Системы релейной защиты и автоматики — защищают от перегрузок и коротких замыканий, предотвращают выход КТП из строя при перепадах напряжения.
• Вспомогательные модули — системы освещения, вентиляции, отопления, заземления и молниезащиты.

Корпус КТП изготавливается из металла, сварной конструкции. Для наружных установок применяется порошково-полимерная краска, защищающая от коррозии.

КТП классифицируются по нескольким признакам:

Наружные КТП (КТПН)

Устанавливаются на открытом воздухе, чаще всего на бетонном фундаменте. Представляют собой блочно-модульное здание из одного или нескольких металлических блоков, внутри которых размещается оборудование.

Преимущества наружных КТП:

• Более простая и дешёвая конструкция
• Нет ограничений по габаритам и массе
• Быстрый монтаж

Недостатки:

• Зависимость от погодных условий
• Требуется защита от вандализма

Где применяются: в городах, сельской местности, на промышленных объектах.

Внутренние КТП (КТПВ)

Устанавливаются внутри зданий: в цехах, на производственных площадках, в специально выделенных помещениях.

Преимущества внутренних КТП:

• Защита от внешних воздействий (погода, вандализм)
• Меньшее влияние на окружающую среду
• Более эстетичный внешний вид

Недостатки:

• Необходимость в отдельном помещении
• Ограничения по габаритам

Где применяются: промышленные предприятия, цеха, объекты с повышенными требованиями к эстетике и безопасности.

Киосковые КТП (КТПК) — самый популярный тип. Готовы к эксплуатации сразу после установки. Вмещают трансформаторы мощностью до 2500 кВА. Применяются для энергоснабжения промышленных объектов, населённых пунктов, сельского хозяйства.

Мачтовые КТП (КТПМ) — устанавливаются на железобетонных или деревянных опорах (мачтах). Мощность до 250 кВА. Подключаются к воздушной ЛЭП. Применяются в сельской местности и посёлках городского типа.

Столбовые КТП (СТП) — монтируются непосредственно на опорах ЛЭП. Оборудование размещается на стойке из железобетона. Мощность до 250 кВА. Используются в сёлах и фермерских хозяйствах.

Шкафные КТП — выполнены в виде двух металлических шкафов (ВН и НН). Мощность 16–250 кВА. Применяются для небольших потребителей.

Передвижные КТП — оборудованы рамой-салазками для перемещения. Мощность 25–1000 кВА. Используются в карьерах, горнодобывающей промышленности, на строительных площадках.

Внутрицеховые КТП — устанавливаются непосредственно в цехах промышленных предприятий. Мощность до 2500 кВА. Могут быть с сухими или масляными трансформаторами.

По типу трансформатора

Масляные трансформаторы — классический вариант. Мощные, надёжные. Требуют контроля уровня масла, могут потребовать маслоприёмника при установке внутри помещений.

Сухие трансформаторы — безопаснее, не содержат масла. Часто комплектуются защитным металлическим кожухом. Используются внутри помещений и на объектах с повышенными требованиями пожарной безопасности.

Трансформаторы с негорючим жидким диэлектриком — для объектов с особыми требованиями безопасности.

По способу подключения

Тупиковые КТП — подключаются к одной высоковольтной линии. Используются для питания удалённых потребителей, где нет необходимости в резервировании.

Проходные КТП — подключаются к двум линиям (или кольцевой сети), что позволяет переключать питание при авариях. Обеспечивают более высокую надёжность электроснабжения.

КТП используются практически во всех сферах, где требуется преобразование и распределение электроэнергии:

Промышленность — электроснабжение заводов, цехов, производственных площадок. Для крупных производств — двухтрансформаторные КТП повышенной надёжности.

Горнодобывающая и нефтегазовая отрасль — для питания буровых установок, карьеров, шахт, в том числе передвижные КТП на салазках.

Жилищно-коммунальное хозяйство — электроснабжение многоквартирных домов, микрорайонов, коттеджных посёлков.

Сельское хозяйство — для питания ферм, теплиц, ирригационных систем, зерносушилок.

Строительство — временное электроснабжение строительных площадок.

Инфраструктура населённых пунктов — уличное освещение, объекты социальной сферы — школы, больницы, детские сады.

Транспорт — электроснабжение железнодорожного хозяйства, автодорожной инфраструктуры.

Машиностроение и металлургия — питание цехов и производственных линий.
