Кабельные муфты и термоусадка: виды, назначение, как выбрать

Кабельная муфта — это устройство для соединения, разветвления или оконцевания кабельных линий. Она обеспечивает электрическую целостность контакта, механическую прочность и герметичную изоляцию места соединения.

Кабельные муфты применяются в силовых электрических сетях, линиях связи, при подключении к трансформаторным подстанциям, распределительным щитам и другому оборудованию. Правильный выбор и монтаж муфты определяют надёжность, долговечность и безопасность всей кабельной трассы.

Основные задачи муфты:

• Электрическое соединение — обеспечивает непрерывность токопроводящих жил.
• Изоляция — восстанавливает изоляционный слой кабеля в месте соединения.
• Герметизация — защищает от влаги, пыли и агрессивных сред.
• Снятие механических напряжений — защищает соединение от разрывов и изгибов.

Соединительные муфты

Предназначены для сращивания двух или более отрезков кабеля в единую магистраль. Используются при увеличении длины линии, а также для устранения повреждённых участков кабеля.

Могут быть выполнены в разных технологиях: термоусаживаемые, заливные (эпоксидные, полиуретановые), свинцовые.

Концевые муфты (заделки)

Устанавливаются в местах окончания кабельной линии — при подключении к распределительным щитам, трансформаторам, воздушным линиям. Обеспечивают герметизацию среза кабеля и защиту жил от влаги и коррозии.

Различаются по месту установки:

• КН (наружной установки) — для открытого воздуха, устойчивы к УФ и осадкам.
• КВ (внутренней установки) — для сухих и влажных помещений.

Ответвительные муфты

Используются для создания отпаек от магистральной линии без её полного разрезания. Позволяют организовать распределительные точки в уже существующей сети.

Стопорные и переходные муфты

Стопорные муфты применяются на трассах с большой разницей высот, где требуется предотвратить стекание пропиточного состава из кабеля с бумажной изоляцией.

Переходные муфты соединяют кабели разных типов: с бумажной и пластмассовой изоляцией, с разными сечениями и конструкциями.

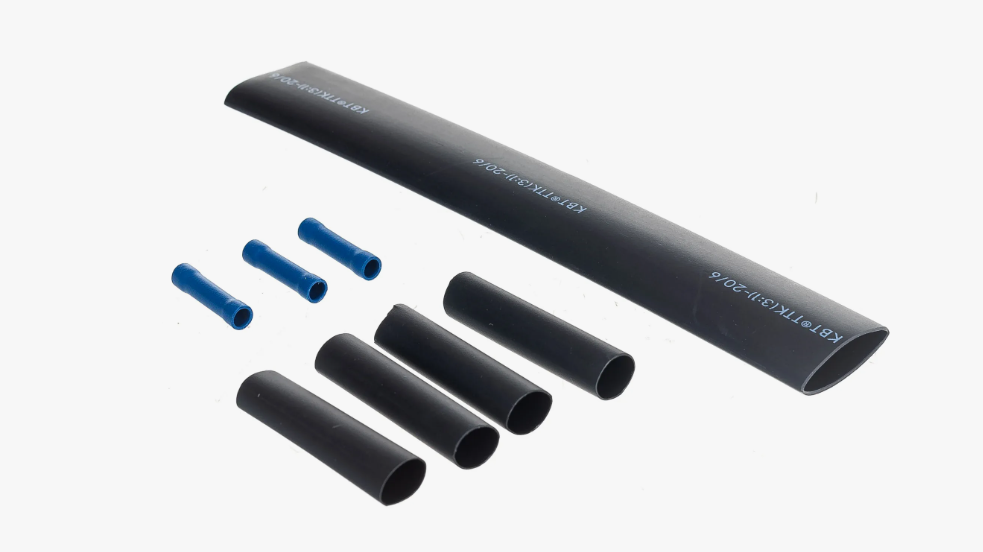

Термоусаживаемые муфты — самый распространённый и технологичный тип. Они состоят из набора термоусаживаемых элементов (трубок, перчаток, манжет, наружного кожуха), которые при нагреве уменьшаются в диаметре и плотно обжимают кабель.

Преимущества термоусаживаемых муфт:

• Простота монтажа — не требует заливки компаундом
• Высокая герметичность и влагозащита
• Широкий диапазон перекрываемых сечений
• Долговечность и устойчивость к внешним воздействиям

Требования к качеству: обязательное наличие равномерного клеевого слоя, нанесённого методом со-экструзии; достаточная комплектация всеми вспомогательными материалами; наличие сертификатов и разрешительной документации.

По наличию клеевого слоя

• Без клея — только изоляция и механическая защита.
• С клеем (клеевые трубки, ТТК) — изолируют + герметизируют. При нагреве клей плавится, заполняет неровности и создаёт водонепроницаемый барьер. Степень защиты — до IP68.

По коэффициенту усадки

Коэффициент усадки показывает, во сколько раз уменьшается диаметр трубки при нагреве.

• 2:1 — для стандартных соединений с близкими диаметрами
• 3:1 и 4:1 — для соединений с разными диаметрами
• 6:1 — для сложных соединений, где есть сильный перепад размеров

Главное правило: муфта должна соответствовать типу и параметрам кабеля.

Критерии выбора

1. Напряжение кабеля — до 1 кВ, 6–10 кВ, 35 кВ. Муфты среднего напряжения (6 кВ и выше) обязательно имеют систему выравнивания электрического поля (стресс-контроль).
2. Число жил — 1, 3, 4, 5 жил. Для муфт до 1 кВ один типоразмер может перекрывать несколько сечений: 16–25, 25–50, 70–120, 150–240, 240–400 мм².
3. Тип изоляции — бумажная, пластмассовая (ПВХ, СПЭ), резиновая.
4. Наличие брони — для бронированных кабелей требуются муфты с заземлением брони.
5. Условия эксплуатации — в земле, в воздухе, под водой, в помещении, на улице.

Примерный порядок выбора

• Определите тип муфты по назначению (соединительная, концевая, ответвительная)
• Уточните напряжение кабеля
• Подберите типоразмер по сечению и числу жил
• Выберите технологию (термоусадка или холодная усадка)
• Проверьте комплектацию (достаточность всех материалов для монтажа)

При выборе муфт и термоусадки стоит обращать внимание на качество и комплектацию поставки:

1. Качество материалов — клеевой слой должен быть равномерным; наконечники и соединители — точных размеров.
2. Комплектация — в коробке должно быть достаточно вспомогательных материалов (лент, паст, заземляющих проводников), чтобы монтажник мог установить муфту без использования собственных расходников.
3. Документация — муфты должны иметь сертификаты, протоколы испытаний, а для поставок в сетевые компании — специальные допуски.
4. Инструкция — подробная цветная инструкция, маркировка материалов, техническая поддержка снижают риск ошибок при монтаже.
