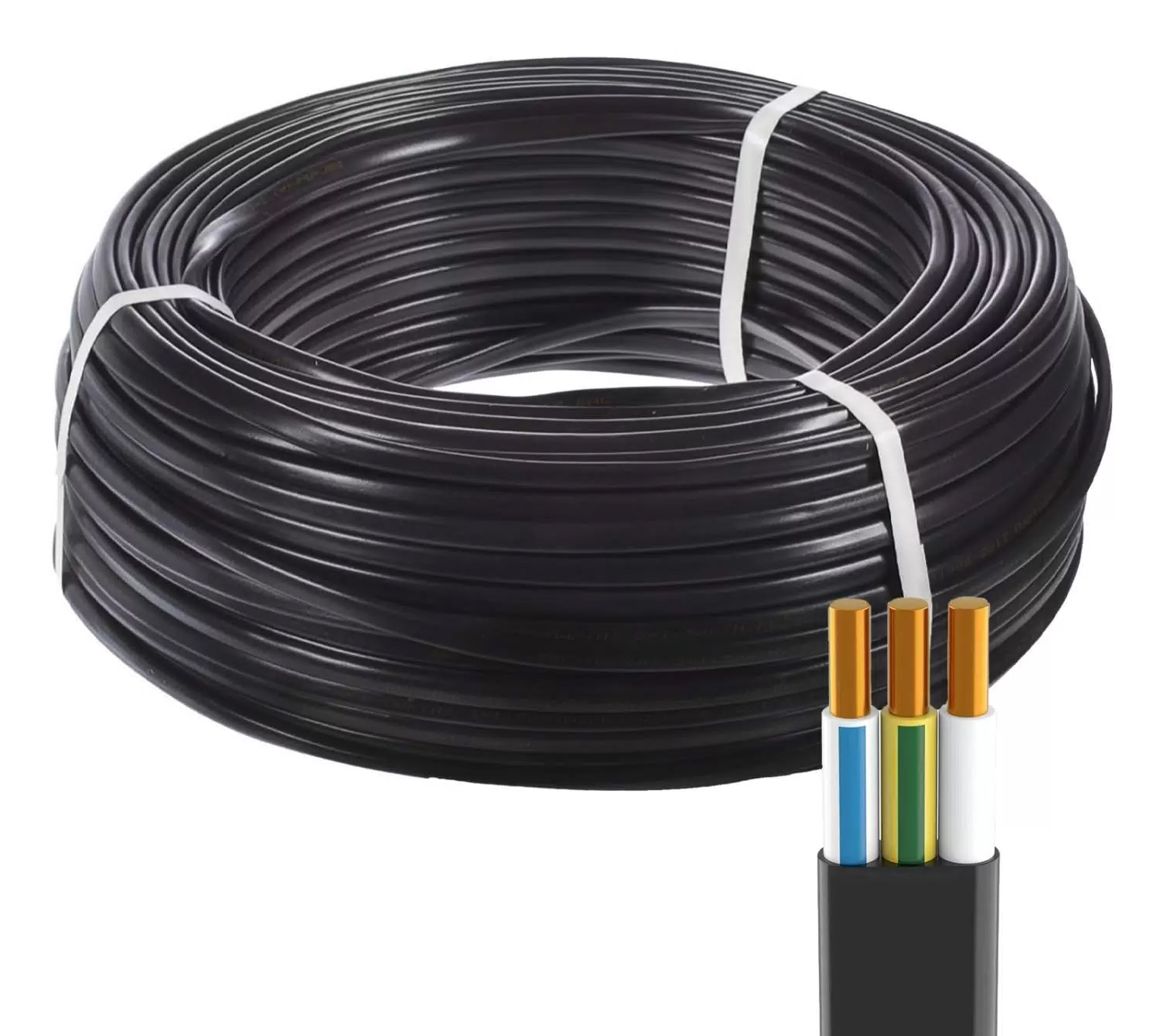

Что такое кабель ВВГ и где он применяется?
Кабель ВВГ — одна из самых популярных марок силового кабеля на российском рынке. Благодаря универсальности и широкому спектру использования он может применяться для решения различных задач в самых разных условиях — от высокой влажности до помещений со значительной пожароопасностью. Данная разновидность относится к силовым кабелям.
Кабели ВВГ предназначены для передачи и распределения электроэнергии в стационарных электрических установках на номинальное переменное напряжение до 1000 В частотой 50 Гц. Они подходят для применения в однофазных и трёхфазных сетях.
Кабели ВВГ предназначены для передачи и распределения электроэнергии в стационарных электрических установках на номинальное переменное напряжение до 1000 В частотой 50 Гц. Они подходят для применения в однофазных и трёхфазных сетях.
Расшифровка маркировки ВВГ: что означают буквы?
Название кабеля ВВГ — это аббревиатура, каждый символ которой имеет конкретное значение:
Отсутствие брони означает, что кабель не имеет дополнительной металлической защиты, поэтому его не рекомендуется прокладывать в земле напрямую.
Дополнительные индексы в маркировке:
Кабель ВВГнг-LS изготавливается из ПВХ-пластиката пониженной горючести. При поджигании такой кабель практически не дымится и не выделяет токсичных веществ.
Конструкция и виды кабеля ВВГ
Количество жил
Кабель ВВГ может иметь от 1 до 5 жил. Распределение по сферам применения:
Двухжильные кабели должны иметь жилы одинакового сечения. Трёх-, четырёх- и пятижильные кабели могут иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Сечение жил
Сечение кабеля ВВГ может варьироваться в широких пределах — от 1,5 до 240 мм² и выше.
Основные номинальные сечения для медных жил:
Кабель ВВГ может иметь от 1 до 5 жил. Распределение по сферам применения:
- 1–2 жилы — используются при прокладке бытовой электропроводки
- 3–5 жил — применяются в промышленных электросетях
Двухжильные кабели должны иметь жилы одинакового сечения. Трёх-, четырёх- и пятижильные кабели могут иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Сечение жил
Сечение кабеля ВВГ может варьироваться в широких пределах — от 1,5 до 240 мм² и выше.
Основные номинальные сечения для медных жил:
Форма жил
Токопроводящие жилы могут быть:
- Круглыми — для небольших сечений
- Секторными — для больших сечений (экономит место в кабеле)
Жилы могут быть однопроволочными (класс 1) для сечений до 50 мм² или многопроволочными (класс 2) для сечений от 16 мм².
Технические характеристики кабеля ВВГ
Основные параметры
Допустимые токовые нагрузки (медные жилы)
Область применения: где можно и где нельзя прокладывать ВВГ?
Где можно прокладывать:
Исполнение кабеля ВВГ допускает его монтаж:
Где не рекомендуется прокладывать:
Кабель ВВГ не рекомендуется прокладывать непосредственно в земле (траншеях). Оболочка жил не даёт достаточно надёжной защиты от возможных повреждений — грунт, камни, корни растений и грызуны могут повредить изоляцию. В крайнем случае, такой кабель может быть смонтирован внутри гофры или коллектора.
Особенности прокладки на улице:
При наружном монтаже требуется обустройство дополнительной защиты в виде кабель-каналов, лотков, труб и т.п. Следует избегать длительного воздействия прямых солнечных лучей на оболочку кабеля.
Исполнение кабеля ВВГ допускает его монтаж:
- Внутри помещений — в сухих и влажных производственных помещениях
- В кабельных сооружениях — на специальных кабельных эстакадах, в блоках, лотках
- Скрытая прокладка — под штукатуркой, в стяжке пола, за подвесными и натяжными потолками
- В деревянных конструкциях — внутри деревянных стен (с использованием ВВГнг)
- На открытом воздухе — при условии дополнительной защиты (кабель-каналы, трубы, лотки)
Где не рекомендуется прокладывать:
Кабель ВВГ не рекомендуется прокладывать непосредственно в земле (траншеях). Оболочка жил не даёт достаточно надёжной защиты от возможных повреждений — грунт, камни, корни растений и грызуны могут повредить изоляцию. В крайнем случае, такой кабель может быть смонтирован внутри гофры или коллектора.
Особенности прокладки на улице:
При наружном монтаже требуется обустройство дополнительной защиты в виде кабель-каналов, лотков, труб и т.п. Следует избегать длительного воздействия прямых солнечных лучей на оболочку кабеля.
Условия поставки от компании ВЭСК
Компания ООО «ВЭСК» осуществляет поставки кабеля ВВГ и других марок электротехнической продукции.
Наши условия:
Оставьте заявку на расчёт поставки кабеля под ваш объект. Наш специалист подготовит коммерческое предложение и свяжется с вами для уточнения деталей.
Наши условия:
- Поставка кабеля по всей России
- Собственные складские запасы — отгрузка со склада в день заказа
- Полный ассортимент сечений — от 1,5 до 240 мм²
- Сопровождение документации по сделке
Оставьте заявку на расчёт поставки кабеля под ваш объект. Наш специалист подготовит коммерческое предложение и свяжется с вами для уточнения деталей.
