Кабельно-проводниковая продукция: виды и область применения

Кабельно-проводниковая продукция (КПП) — это совокупность кабельных изделий, предназначенных для передачи электрической энергии и сигналов. Это один из самых обширных сегментов электротехнического рынка, включающий кабели, провода, шнуры и различные виды монтажных изделий.

КПП классифицируется по множеству признаков: по назначению (силовые, контрольные, связные), по материалу жил (медные, алюминиевые), по типу изоляции (ПВХ, резина, полиэтилен), по конструкции (бронированные, небронированные, экранированные) и по условиям эксплуатации.

В профессиональной среде принято чётко различать понятия «кабель», «провод» и «шнур» — они имеют разные конструктивные особенности и области применения.

Хотя в быту эти термины часто используют как синонимы, технически между ними есть принципиальные различия.

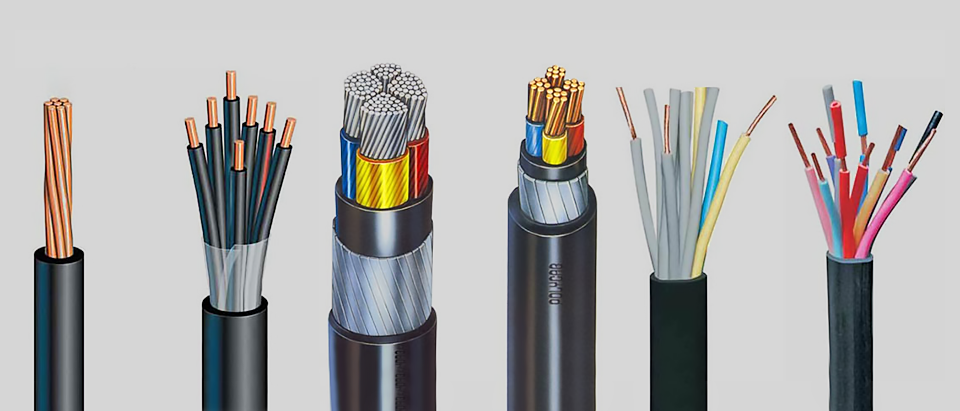

Кабель

Кабель — это одна или несколько изолированных жил, заключённых в общую защитную оболочку. В отличие от провода, кабель имеет более сложную многослойную конструкцию, включающую изоляцию каждой жилы, общую оболочку, а часто — экран, броню и дополнительные защитные покровы.

Кабель предназначен для эксплуатации в самых сложных условиях: под землёй, под водой, на открытом воздухе, в агрессивных средах. Его конструкция рассчитана на длительный срок службы и устойчивость к внешним воздействиям.

Провод

Провод — это одна или несколько токопроводящих жил, которые могут быть изолированными или неизолированными (оголёнными). В отличие от кабеля, провод имеет более лёгкую конструкцию и, как правило, не предназначен для прокладки в земле или воде.

Провода используются для внутренней проводки, подключения элементов электронных устройств и создания электросетей внутри зданий. Оголённые провода применяются для воздушных линий электропередачи.

Шнур

Шнур — это разновидность провода специального назначения. Он предназначен для подключения портативных устройств к электрической сети и отличается повышенной гибкостью. Шнуры не имеют серьёзной защитной оболочки и рассчитаны на напряжение не выше 660 В.

Типичные примеры шнуров — питающие кабели, которыми подключают к розетке телевизоры, холодильники, микроволновые печи, утюги и другую бытовую технику, а также сварочное и станочное оборудование.

Вся кабельно-проводниковая продукция делится на несколько основных групп по назначению:

Силовые кабели — основа любой системы электроснабжения. Они предназначены для передачи электроэнергии от источника к потребителю: от трансформаторной подстанции к зданиям, от распределительных щитов к оборудованию, от ввода в дом к розеткам и светильникам.

Ключевые характеристики силовых кабелей:

• Количество жил: от 1 до 5. Чаще всего используются 3 фазы, нулевая жила и жила заземления.
• Сечение жил: значительное — от 1,5 до 240 мм² и выше. Чем выше сечение, тем больший ток может передавать кабель без перегрева. Например, кабель сечением 10 мм² выдерживает ток до 63 А.
• Изоляция: прочная, способная выдерживать высокое напряжение и перепады температур. Используются ПВХ-пластикат, резина, сшитый полиэтилен.
• Дополнительная защита: может включать броню (стальные ленты или проволока) для защиты от механических повреждений, а также экран для снижения электромагнитных помех.
• Срок службы: в среднем 30 лет.

Где применяются:

• В энергетике — для магистральных линий и распределительных сетей
• В строительстве — для электроснабжения жилых, коммерческих и промышленных объектов
• В промышленности — для подключения мощного оборудования, трансформаторов, генераторов

В отличие от силовых, контрольные кабели не передают энергию, а служат для передачи сигналов управления и информации в системах автоматизации, контроля и сигнализации.

Отличительные особенности:

• Количество жил: может достигать нескольких десятков — каждая жила передаёт отдельный сигнал или команду
• Сечение жил: небольшое, обычно от 0,5 до 2,5 мм²
• Изоляция: менее строгие требования, так как работают при низких напряжениях — до 660 В
• Экранирование: часто присутствует для защиты от электромагнитных помех, что особенно важно в условиях высокой электромагнитной активности
• Броня: используется редко

Где применяются:

• В системах автоматизации и АСУ ТП — для связи датчиков, контроллеров и исполнительных механизмов
• В системах сигнализации и телеметрии
• Для подключения к аппаратам и распределительным устройствам

Маркировка кабельно-проводниковой продукции — это буквенно-цифровой код, в котором зашифрованы все основные характеристики изделия: материал жил, тип изоляции, конструктивные особенности и показатели пожарной безопасности.

Материал жилы

А (в начале маркировки) — алюминиевая жила.

Отсутствие буквы А — медная жила.

Тип изоляции и оболочки

Буквы, указывающие на материал изоляции и оболочки, могут идти последовательно:

Примеры расшифровки

ВВГнг(А)-LS 3×2,5

• Медный (нет буквы «А» в начале)
• В — изоляция жил из ПВХ
• В — оболочка из ПВХ
• Г — без брони («голый»)
• нг(А) — не распространяет горение при групповой прокладке, категория А
• LS — низкое дымо- и газовыделение
• 3 жилы по 2,5 мм²

АВБбШв 4×120

• А — алюминиевые жилы
• В — изоляция из ПВХ
• Б — броня из стальных лент
• б — без подушки под бронёй
• Шв — наружный защитный шланг из ПВХ
• 4 жилы по 120 мм²

Современные кабели маркируются дополнительными индексами по ГОСТ 31565-2012, указывающими на показатели пожарной безопасности.

Важно: различают нг (не распространяет горение, аналог Flame Retardant) и FR (Fire Resistant — сохраняет работоспособность в условиях пожара за счёт слюдосодержащего барьера под изоляцией).

Выбор кабеля зависит от условий эксплуатации и требований проекта.
